10kV互感器变频串联谐振试验装置ZXB(f)-GH系列主要针对10kV/300mm²电缆2km，10.5kV/50MW、互感器、绝缘子等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 35kV/300mm²电缆0.6km | ≤0.1556uF | 30～300Hz | ≤52kV | 60min |
| 10kV/300mm²电缆2km | ≤0.751uF | 30～300Hz | ≤22kV | 60min |
10kV/20000kVA主变 | ≤0.01uF | 45～65Hz | ≤35kV | 1min |
35kV/31500kVA主变 | ≤0.01uF | 45～65Hz | ≤68kV | 1min |
10kV开关、互感器 | 30～300Hz | ≤42kV | 1min | |
35kV开关、互感器 | 30～300Hz | ≤95kV | 1min | |
| 110kV/40000kVA主变中性点 | ≤0.015uF | 45～65Hz | ≤80kV | 1min |

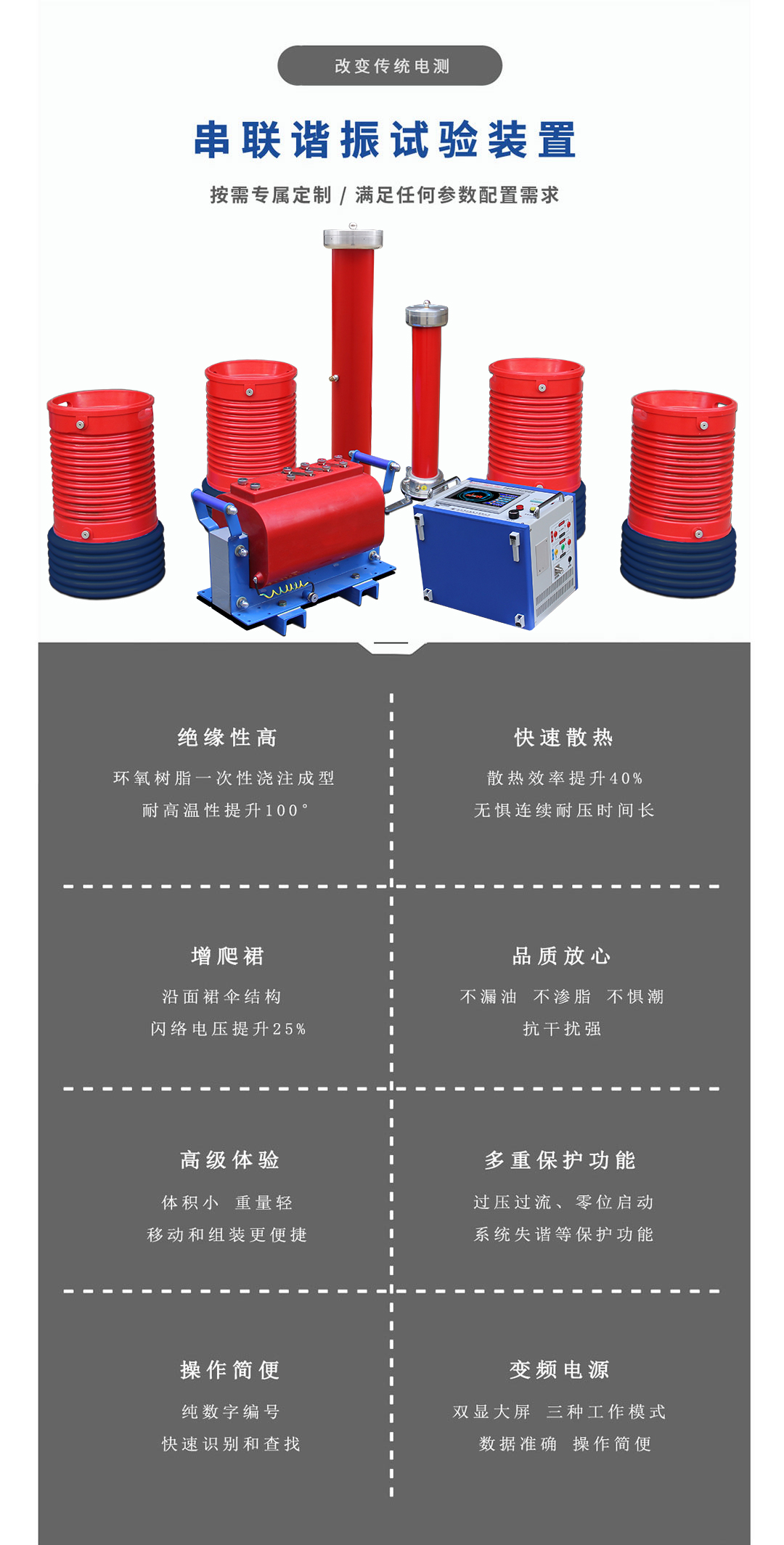

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置等
10kV互感器交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |

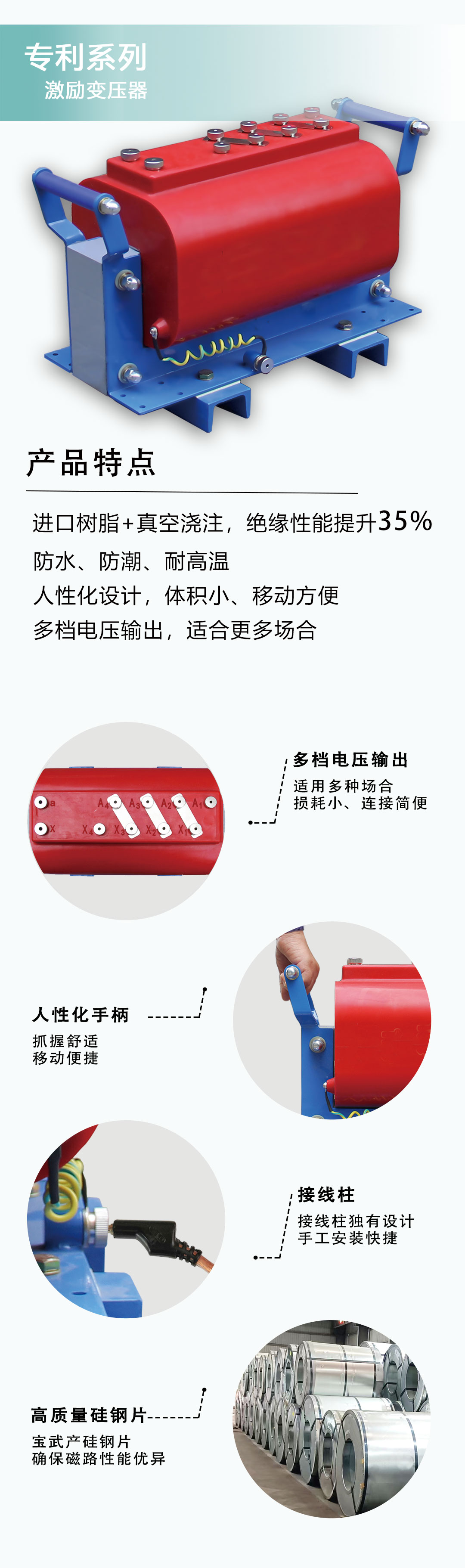

| 1 | 激励变压器 | ZXJL-F-6kVA/1.5/3/6kV/0.4kV | 1台 |
| 2 | 变频电源 | ZXBP-F-6kW/380V | 1台 |

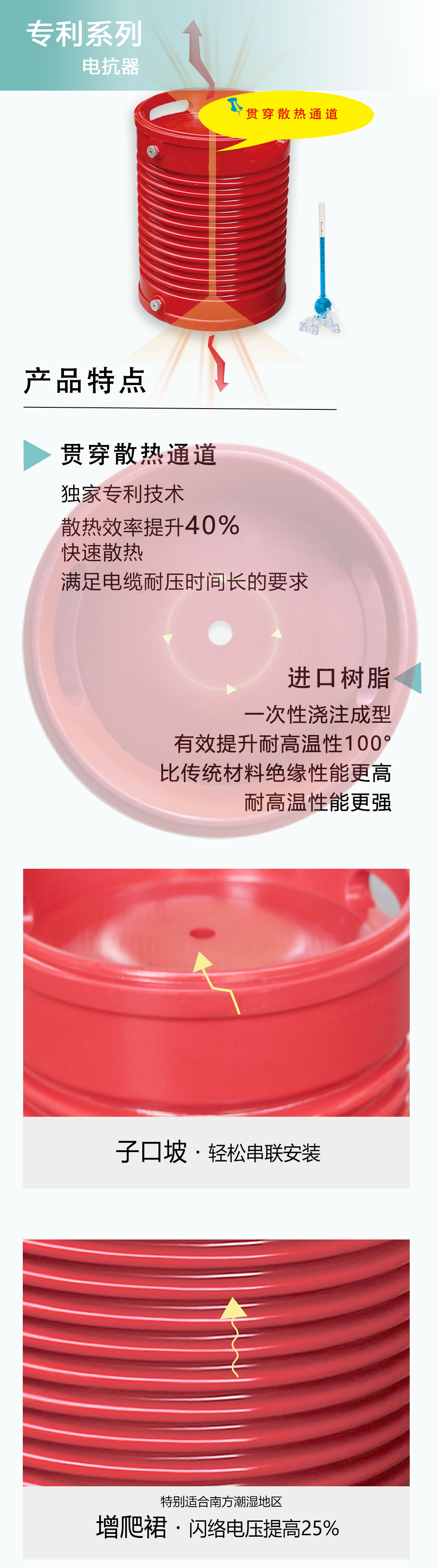

| 3 | 高压电抗器 | ZXDK-27kVA/27kV | 4节 |
| 4 | 电容分压器 | ZXFC-110kV/800pF | 1套 |
| 5 | 补偿电容器 | ZXBC-70kV/10000pF(出一个35kV) | 1套 |
| 10kV互感器变频串联谐振试验装置用途 | |||
10kV/300mm²电缆2km 35kV/300mm²电缆0.5km 35kV系统 | |||
