ZXB(f)-GC系列变频串联谐振试验装置主要针对35kV主变、35kV/300mm²电缆1km、10kV/300mm²电缆3km，35kV开关、互感器、10kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 35kV/300mm²电缆1km | ≤0.1945uF | 30～300Hz | ≤52kV | 60min |
10kV/300mm²电缆3km | ≤1.1265uF | 30～300Hz | ≤22kV | 5min |
35kV开关、互感器 | 30～300Hz | ≤100kV | 1min | |
| 35kV主变 | ≤0.0205uF | 45～65Hz | ≤75kV | 1min |
10kV主变 | ≤0.015uF | 45～65Hz | ≤50kV | 1min |
该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振、调频串联谐振交流耐压试验装置等
ZXB(f)-GC系列串联谐振试验装置接线示意图

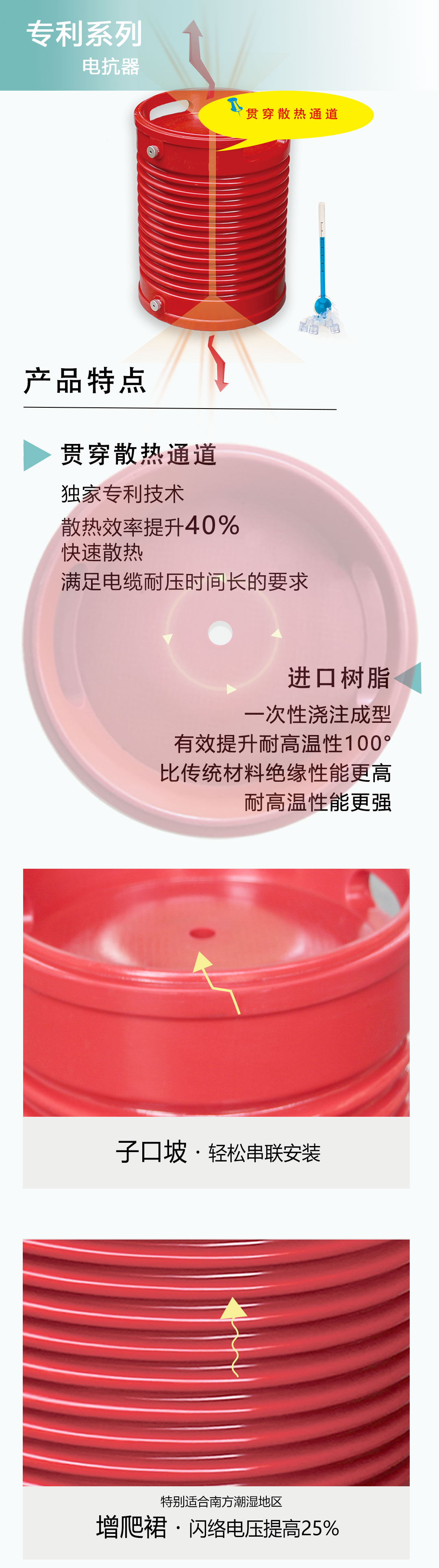

序号 | 设备名称 | 型号及规格 | 数量 |
1 | 激励变压器 | ZXJL-F-7.5kVA/1.5/3/6kV/0.4kV | 1台 |
2 | 变频电源 | ZXBP-F-7.5kW/380V | 1台 |
3 | 高压电抗器 | ZXDK-33.75kVA/27kV | 4节 |
4 | 电容分压器 | ZXFC-110kV/1000pF | 3 |
5 | 补偿电容器 | ZXBC-70kV/10000pF(出一个35kV) | 1套 |
ZXB(f)-GC系列用途 | |||
10kV/300mm²电缆3km 35kV/300mm²电缆1km 35kV系统 | |||
