1000MW发电机交流耐压装置ZXB(f)-GG系列满足20kV/1000MW 发电机，35kV/31500kVA 主变，10kV/300mm²电缆 3km，35kV 开关、互感器的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 20kV/1000MW | ≤0.28uF | 45～55Hz | ≤43kV | 1min |
| 35kV/31500kVA主变 | ≤0.01uF | 30～300Hz | ≤68kV | 1min |
10kV/300mm²电缆3km | ≤1.1265uF | 30～300Hz | ≤22kV | 60min |
35kV开关、互感器 | 30～300Hz | ≤95kV | 1min |

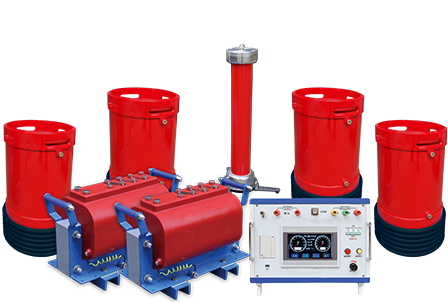

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名：变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备等
| 序号 | 设备名称 | 型号及规格 | 数量 |

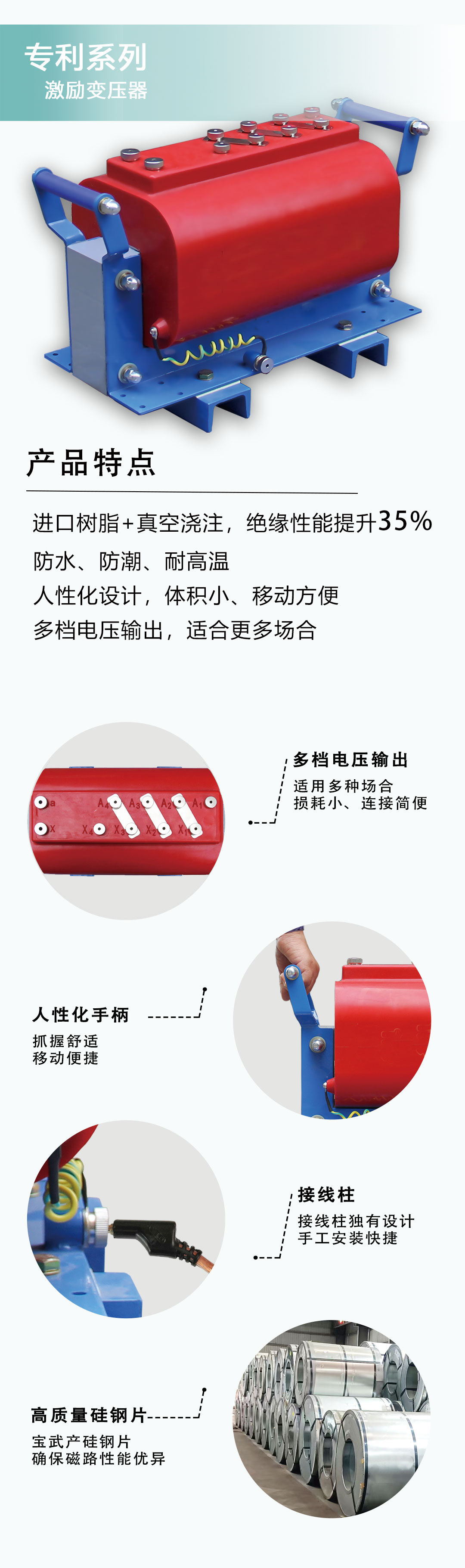

| 1 | 激励变压器 | ZXJL-F-22kVA/2.5/5kV/0.4kV | 1台 |

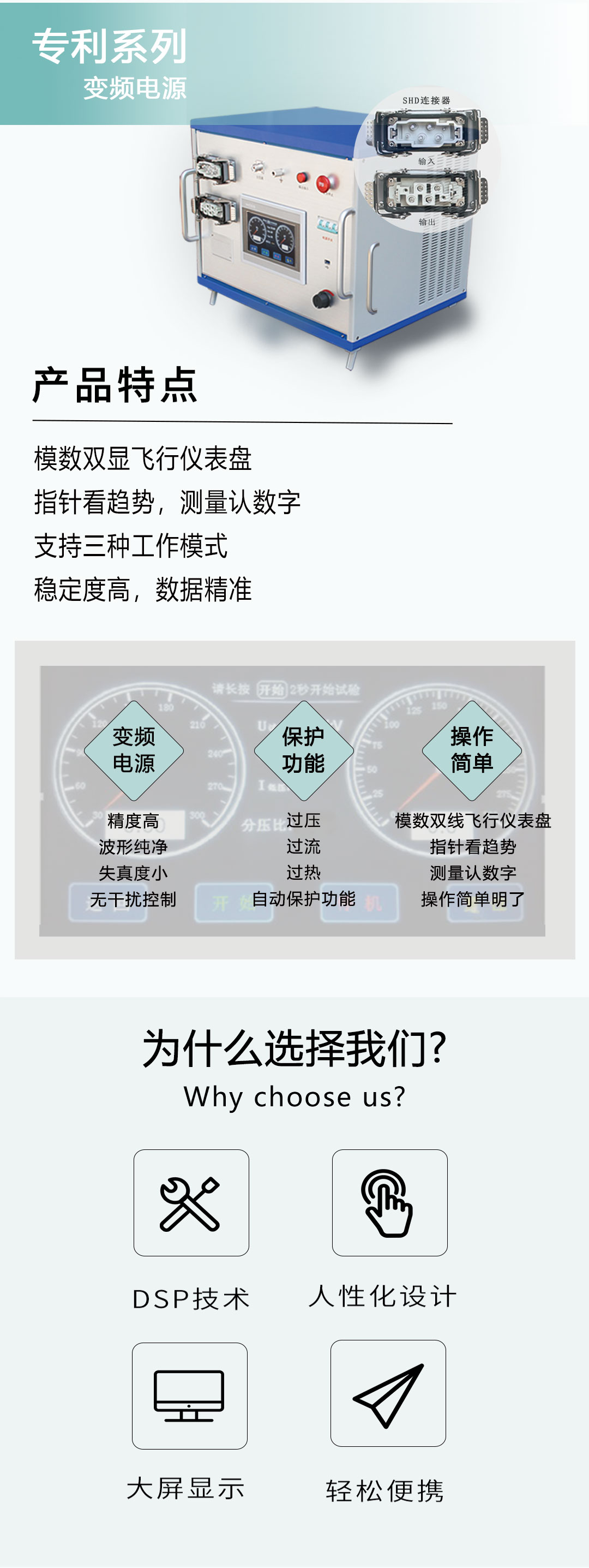

| 2 | 变频电源 | ZXBP-F-22kW/220/380V | 1台 |

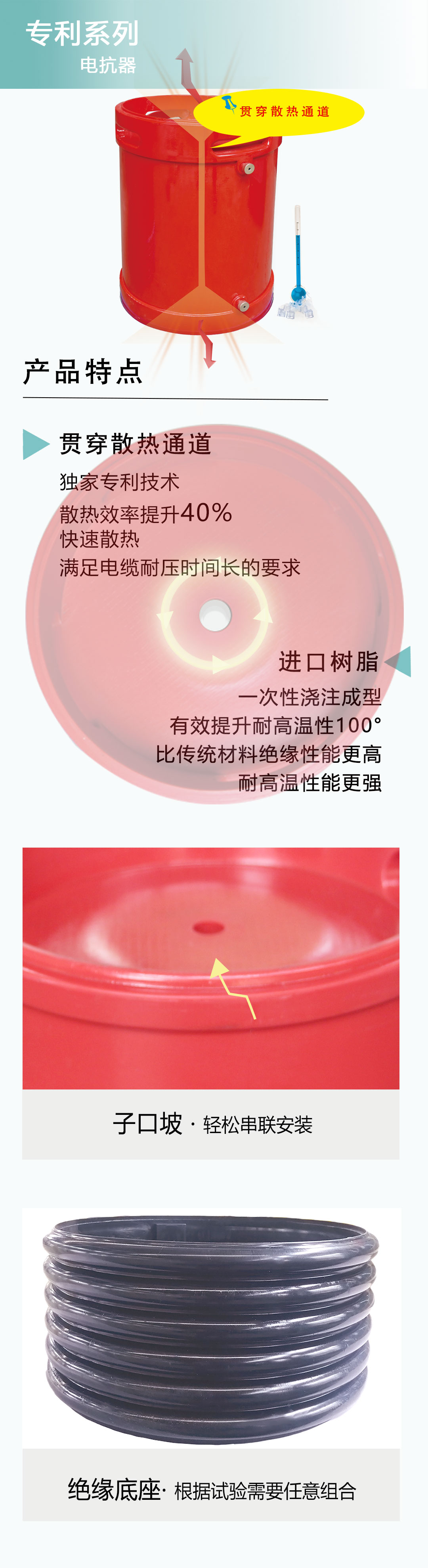

| 3 | 高压电抗器 | ZXDK-50kVA/25kV | 4节 |
| 4 | 电容分压器 | ZXFC-100kV/3000pF | 1套 |
| 1000MW发电机交流耐压装置用途 | |||
10kV/300mm²电缆3km 35kV开关、互感器 | |||
