30MW发电机交流耐压装置ZXB(f)-HC系列适用10kV/240mm²电缆7km、10kV/300mm²电缆6km、10.5KV/30MW火力发电机的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 10kV/240mm²电缆5km | ≤1.7195uF | 30～300Hz | ≤22kV | 5min |
| 10kV/300mm²电缆3km | ≤1.1265uF | 30～300Hz | ≤22kV | 5min |
| 10.5kV/30MW | ≤0.26uF | 45～65Hz | ≤24kV | 1min |

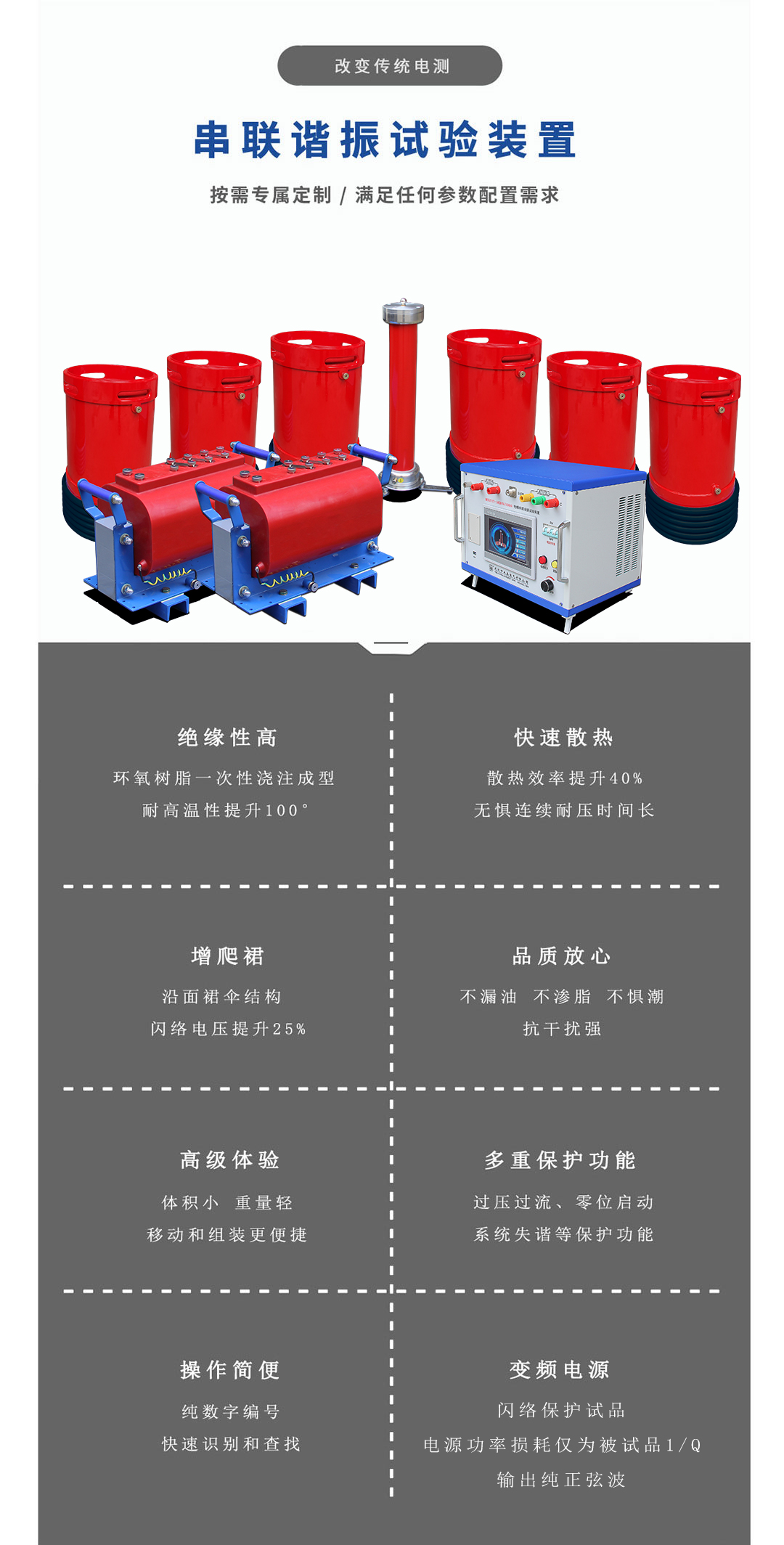

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 | ZXJL-F-7.5kVA/1.5/3/6kV/0.4kV | 2台 |
| 2 | 变频电源 | ZXBP-F-15kW/220/380V | 1台 |

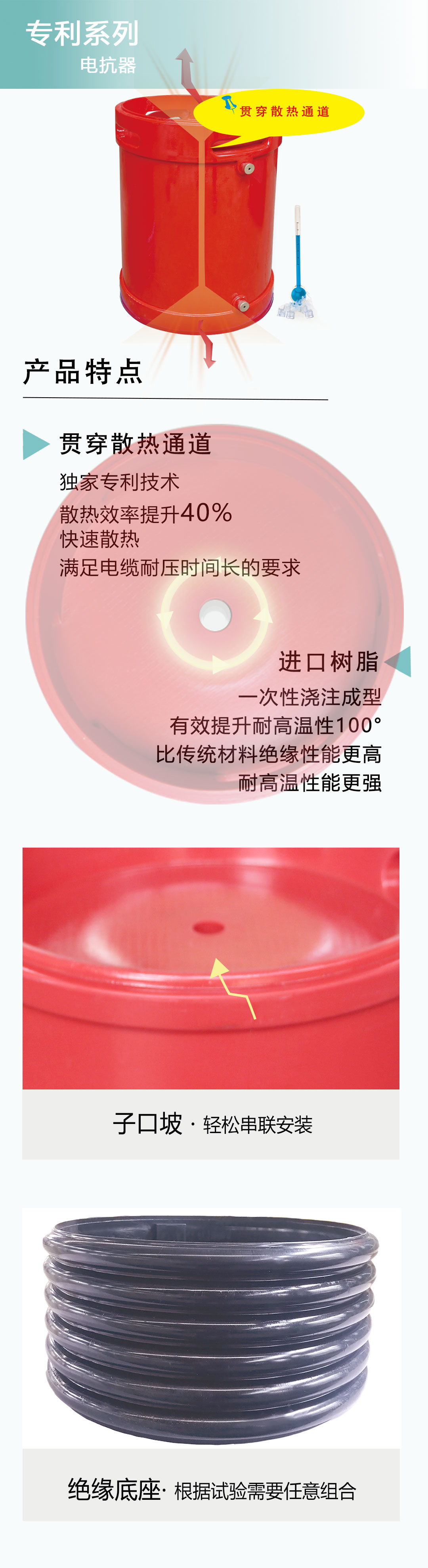

| 3 | 高压电抗器 | ZXDK-44kVA/22kV | 6节 |
| 4 | 电容分压器 | ZXFC-110kV/1000pF | 1套 |
| 30MW发电机交流耐压装置用途 | |||
10kV/240mm²电缆5km 10.5kV/30MW火力发电机 | |||
