600MW～1000MW发电机交流耐压装置ZXB(f)-HD系列主要针对600MW～1000MW及以下火力发电机设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 时间 |
600MW～1000MW发电机 | ≤0.3uF | 45～60Hz | ≤44kV | 1min |

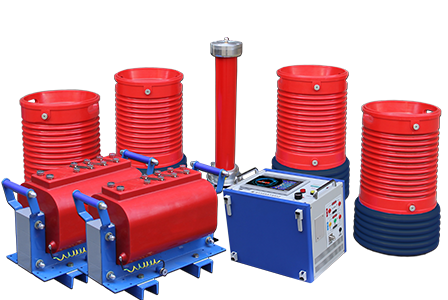

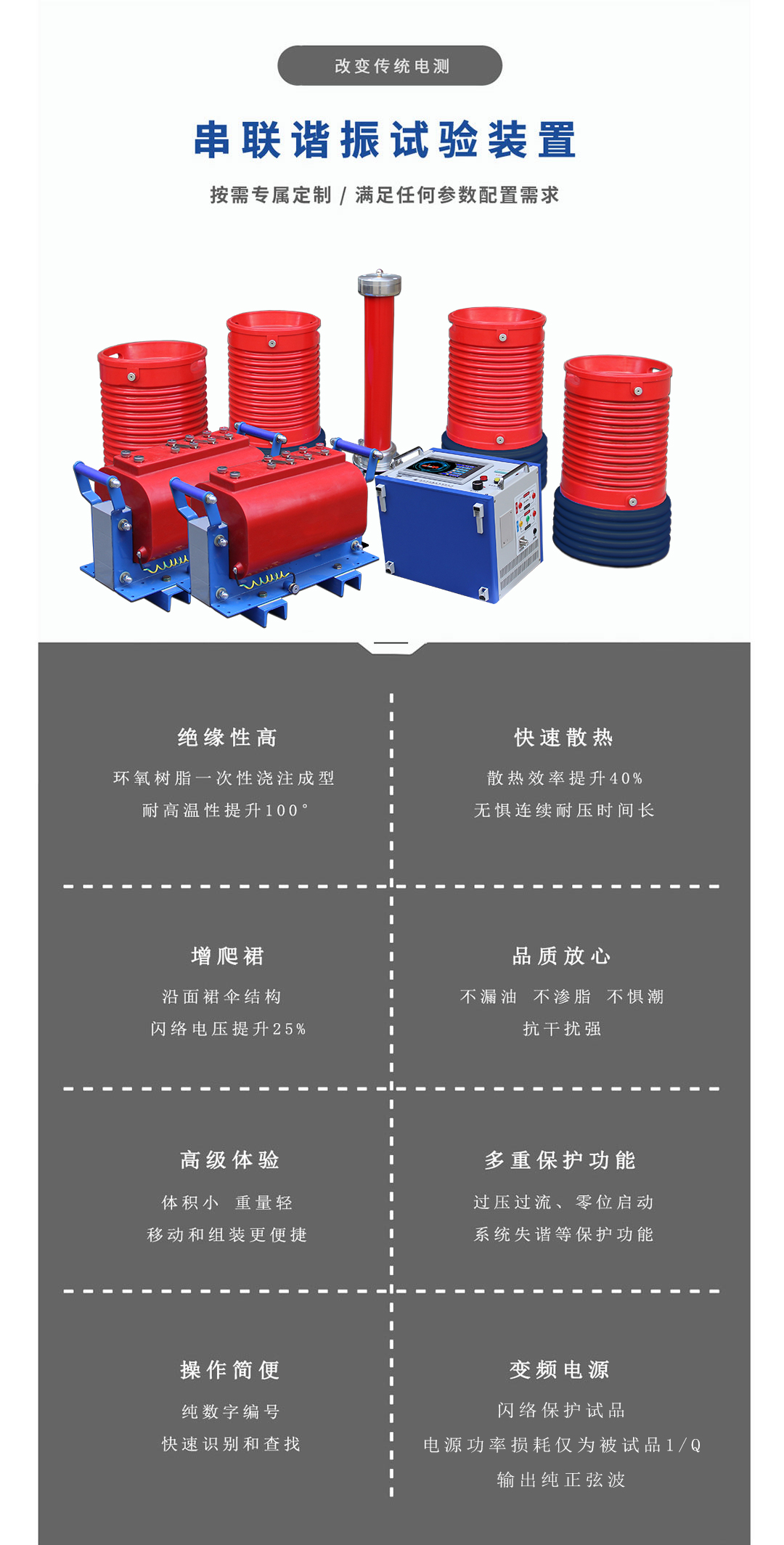

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等
| 序号 | 设备名称 | 型号及规格 | 数量 |

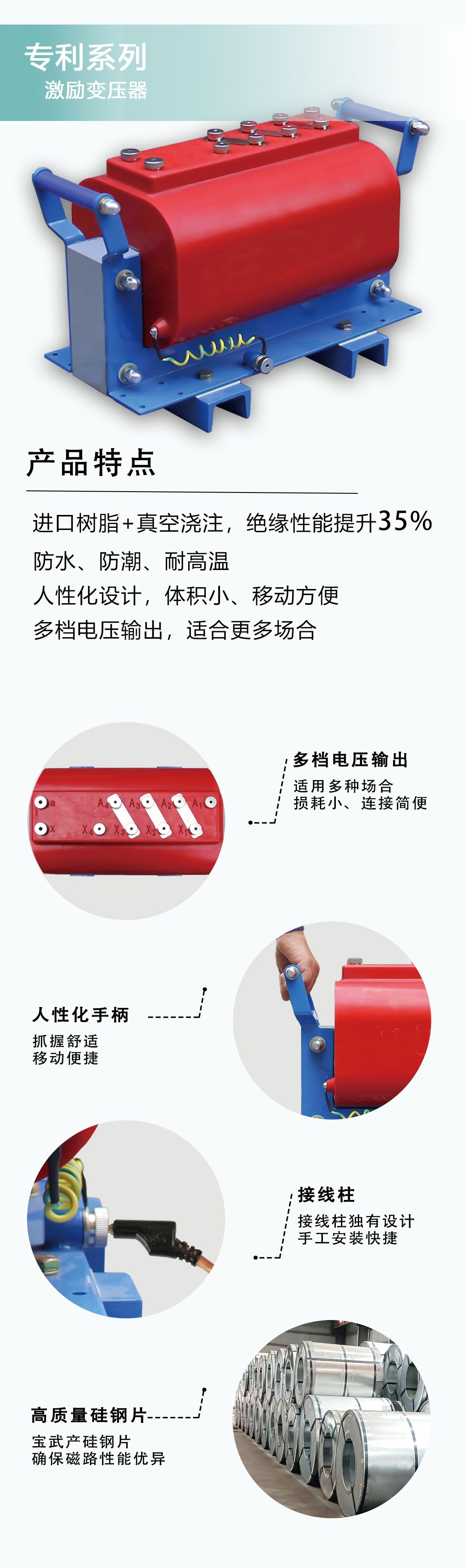

| 1 | 激励变压器 | ZXJL-F-10kVA/2.5kV | 2台 |

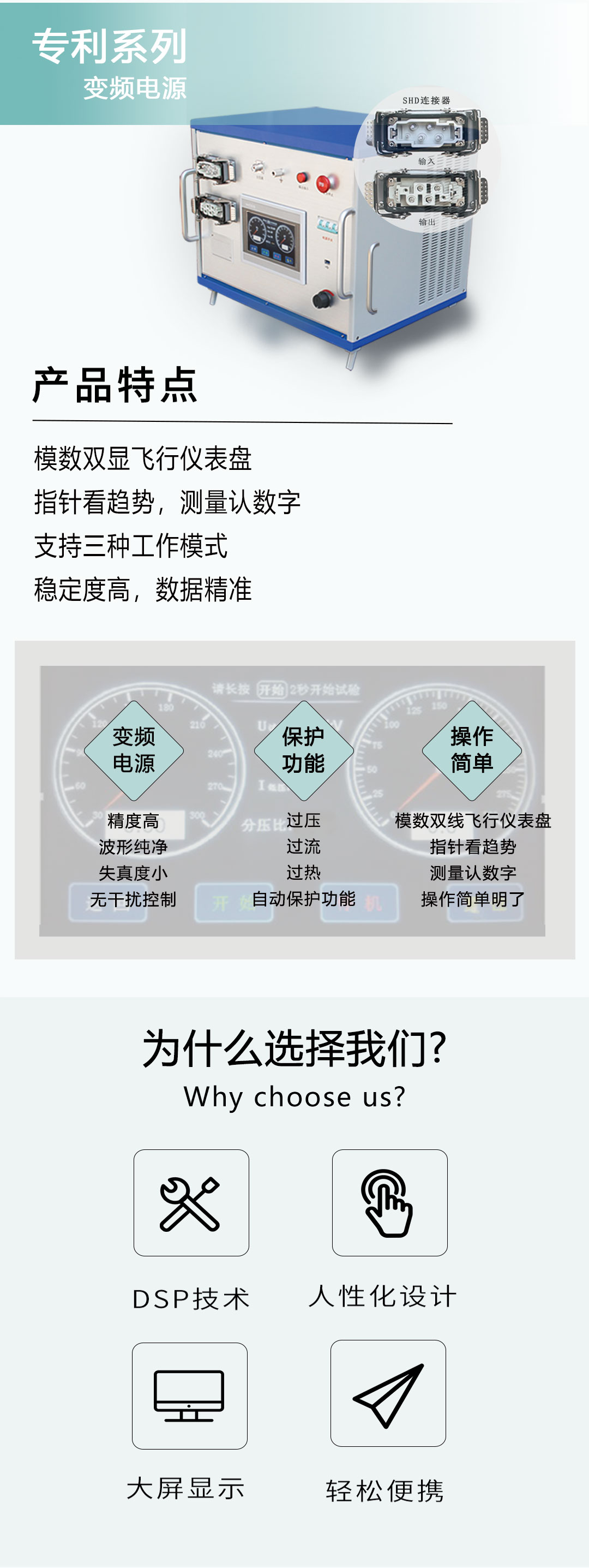

| 2 | 变频电源 | ZXBP-F-20kW/220/380V | 1台 |

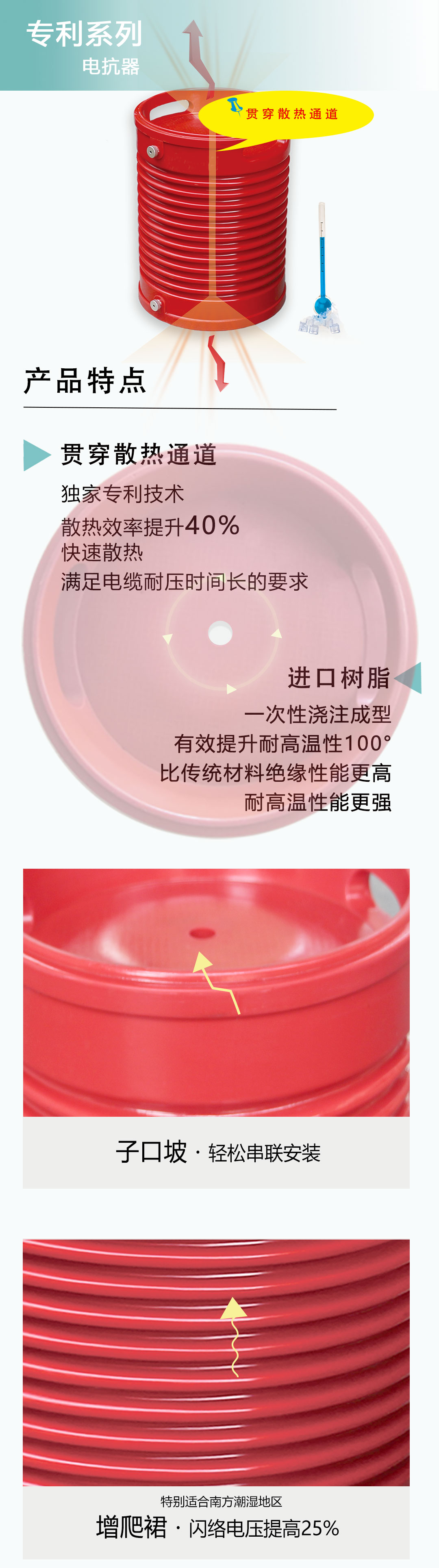

| 3 | 高压电抗器 | ZXDK-22kVA/11kV | 4节 |
| 4 | 电容分压器 | ZXFC-50kV/2000pF | 1套 |
