10kV长电缆交流耐压装置ZXB(f)-GI系列主要针对10kV、35kV电缆， 35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 10kV/300mm²电缆8km | ≤3.004uF | 30～300Hz | ≤17.4kV | 60min |
| 35kV/300mm²电缆4km | ≤0.778uF | 30～300Hz | ≤52kV | 60min |

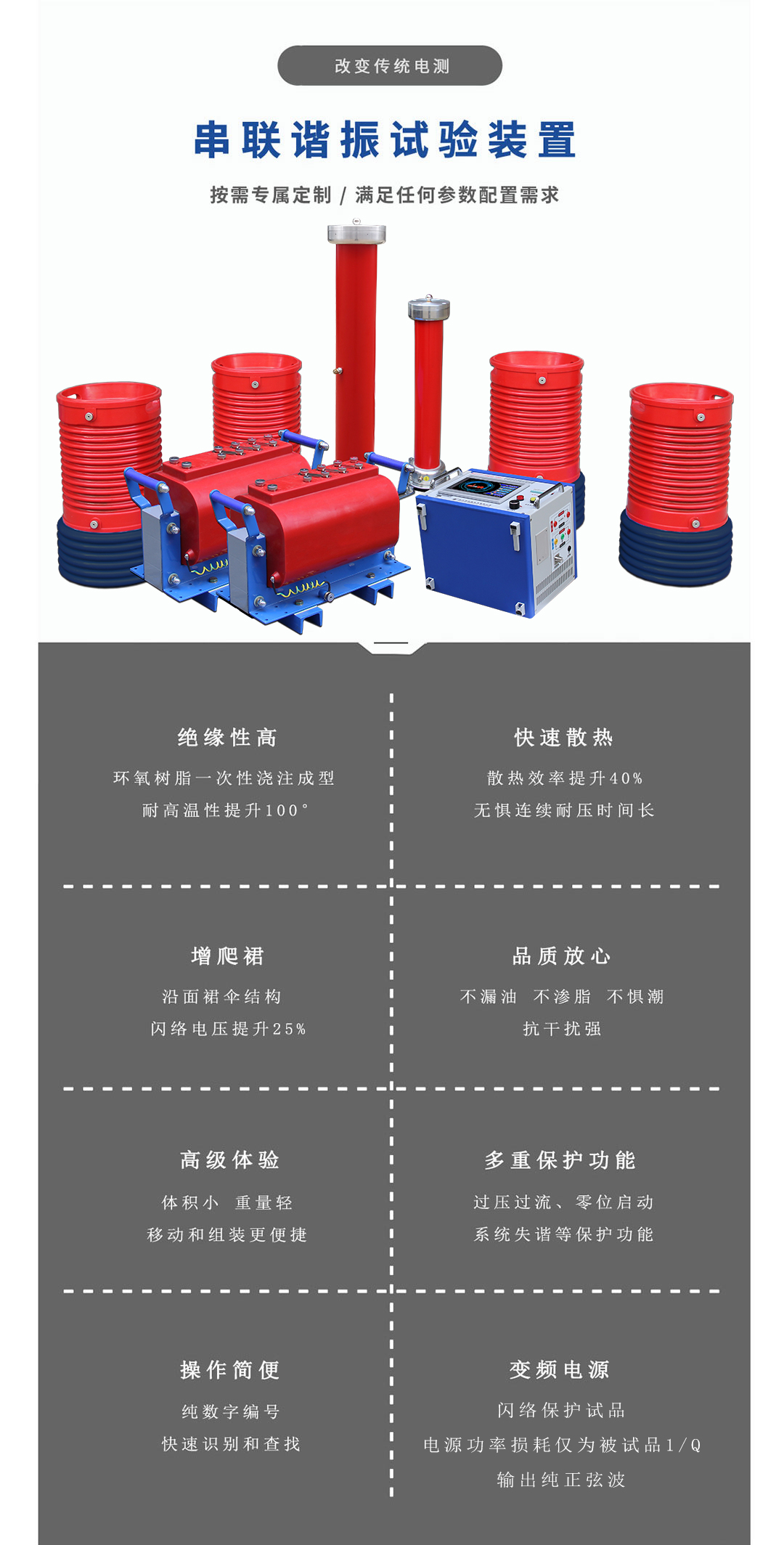

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、调频串联谐振交流耐压试验装置等
10kV长电缆交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 | ZXJL-F-10kVA/1.5/3/6kV/0.4kV | 2台 |
| 2 | 变频电源 | ZXBP-F-37kW/220/380V | 1台 |
| 3 | 高压电抗器 | ZXDK-40.5kVA/27kV | 4节 |
| 4 | 电容分压器 | ZXFC-60kV/2500pF | 1套 |
| 5 | 补偿电容器 | ZXBC-70kV/10000pF | 1套 |
| 10kV长电缆交流耐压装置用途 | |||
35kV/300mm²电缆4km 10kV/300mm²电缆8km | |||
