110kV母线绝缘子耐压装置ZXB(f)-GE系列主要针对110kV/300mm²电缆0.5km，35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中性点、110kV 开关，35kV 开关、GIS的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 110kV/300mm²电缆0.5km | ≤0.0735uF | 30～300Hz | ≤128kV | 60min |
| 35kV/300mm²电缆2km | ≤0.389uF | 30～300Hz | ≤52kV | 60min |
10kV/300mm²电缆5km | ≤1.88uF | 30～300Hz | ≤22kV | 5min |
110kV/63000kVA主变中性点 | ≤0.02uF | 45～65Hz | ≤80kV | 1min |
110kV开关、GIS | 30～300Hz | ≤265kV | 1min | |
35kV开关、GIS | 30～300Hz | ≤95kV | 1min |

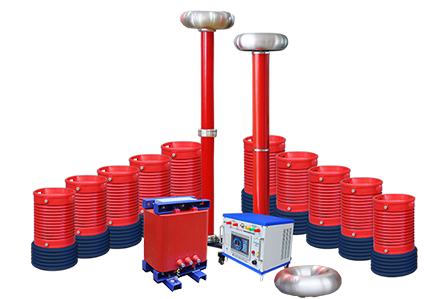

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等
110kV母线绝缘子耐压试验装置
| 序号 | 设备名称 | 型号及规格 | 数量 |

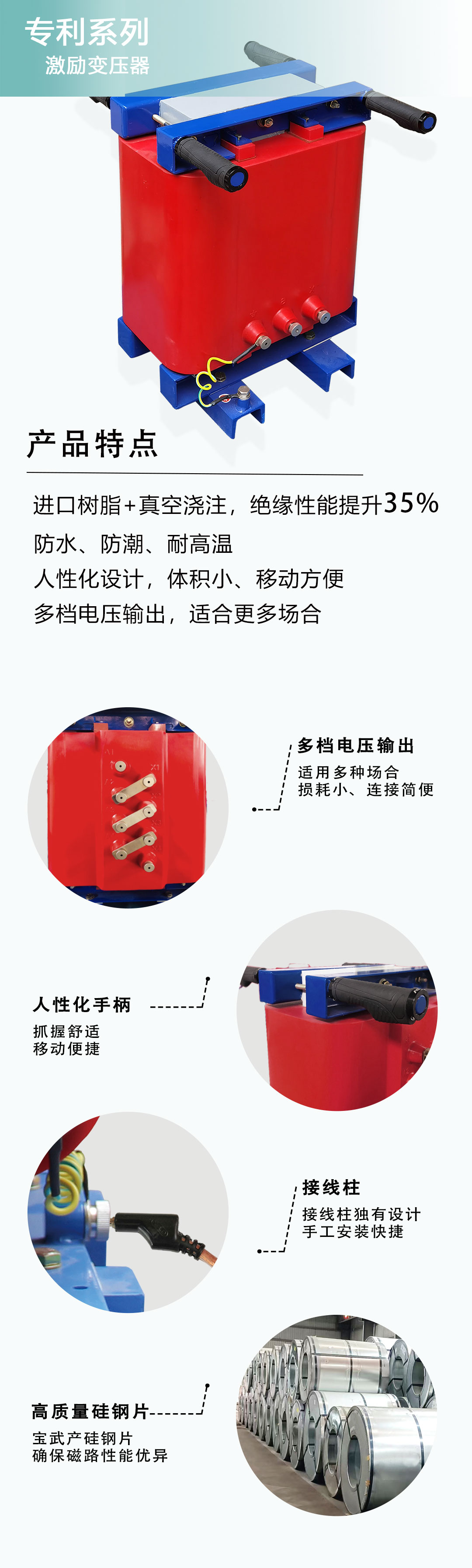

| 1 | 激励变压器 | ZXJL-F-15kVA/4/8/16kV/0.4kV | 1台 |

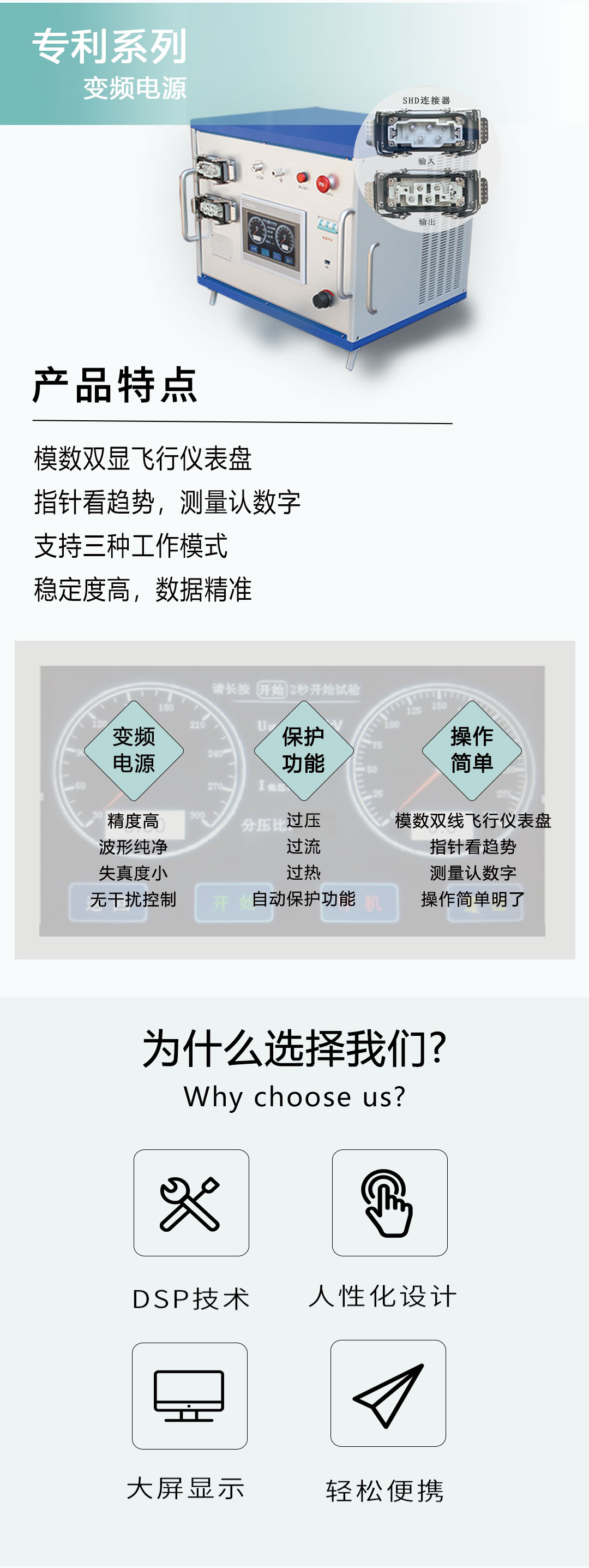

| 2 | 变频电源 | ZXBP-F-15kW/220/380V | 1台 |

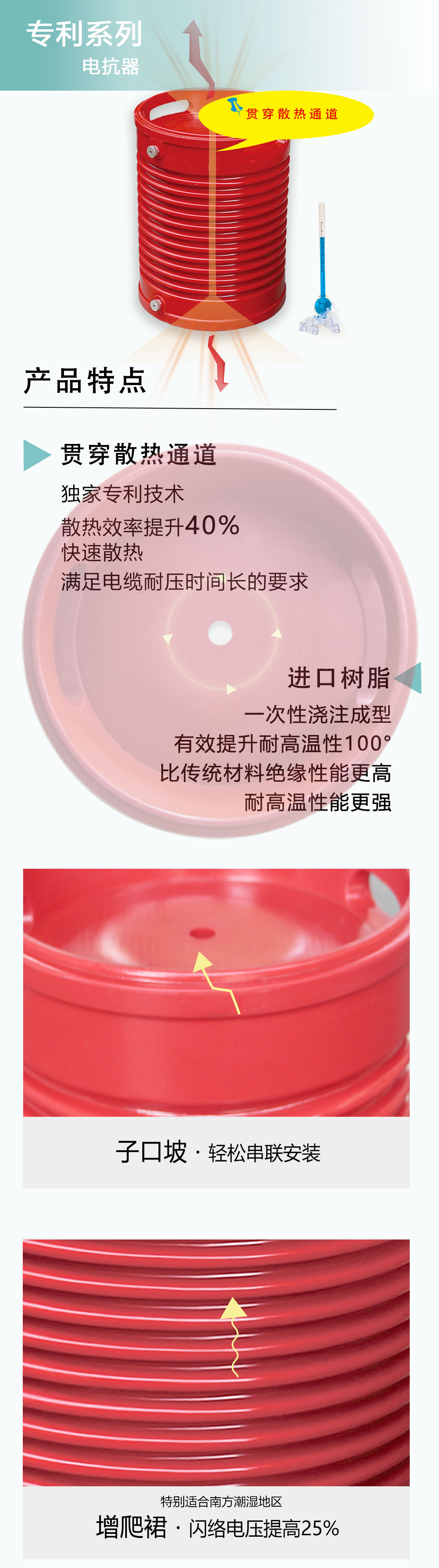

| 3 | 高压电抗器 | ZXDK-27kVA/27kV | 10节 |
| 4 | 电容分压器 | ZXFC-270kV/300pF | 1套 |
| 5 | 补偿电容器 | ZXBC-160kV/5000pF | 1套 |
| 110kV母线绝缘子耐压装置用途 | |||
35kV/220mm²电缆1km 110kV系统 | |||
