110kV变压器交流耐压装置ZXB(f)-GF系列适用于110kV/63000kVA主变、66kV/86000kVA主变、10kV/300mm²电缆2km、66kV开关、母线、66kV/630mm²电缆0.2km的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 100kV/63000kVA主变 | ≤0.02uF | 45～65Hz | ≤168kV | 1min |
| 66kV/86000kVA主变 | ≤0.022uF | 45～65Hz | ≤112kV | 1min |
10kV/300mm²电缆2km | ≤0.751uF | 30～300Hz | ≤22kV | 5min |
| 66kV开关、母线 | 30～300Hz | ≤185kV | 1min | |
| 66kV/630mm²电缆0.2km | ≤0.0454uF | 30～300Hz | ≤96kV | 60min |

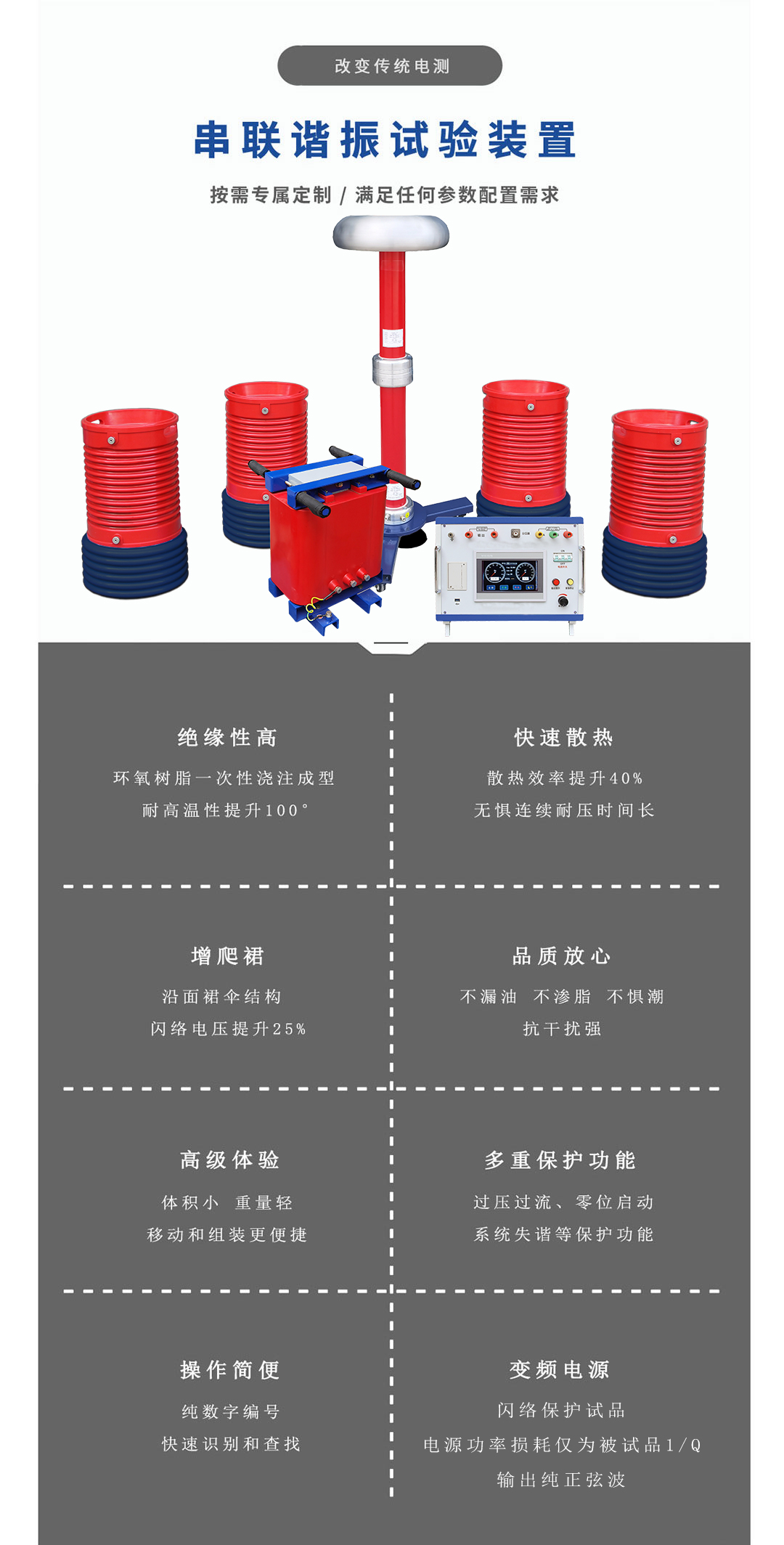

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。
产品别名：串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、高压交联电缆交流耐压试验设备、交流耐压试验装置、调频谐振等
110kV变压器交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |

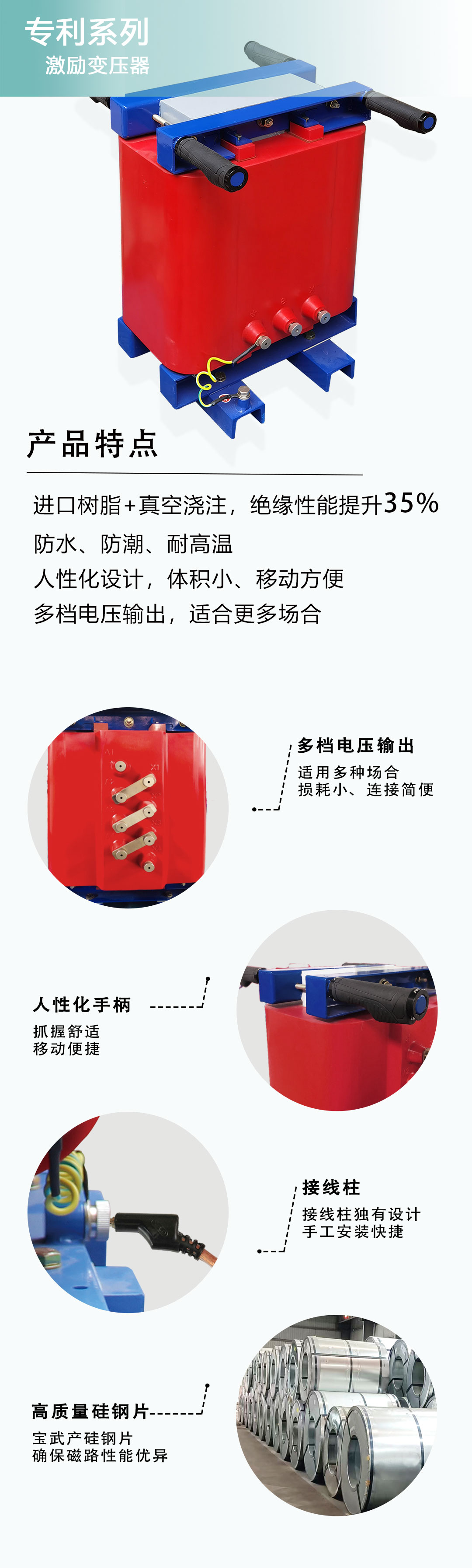

| 1 | 激励变压器 | ZXJL-F-15kVA/2.5/5/15kV/0.4kV | 1台 |

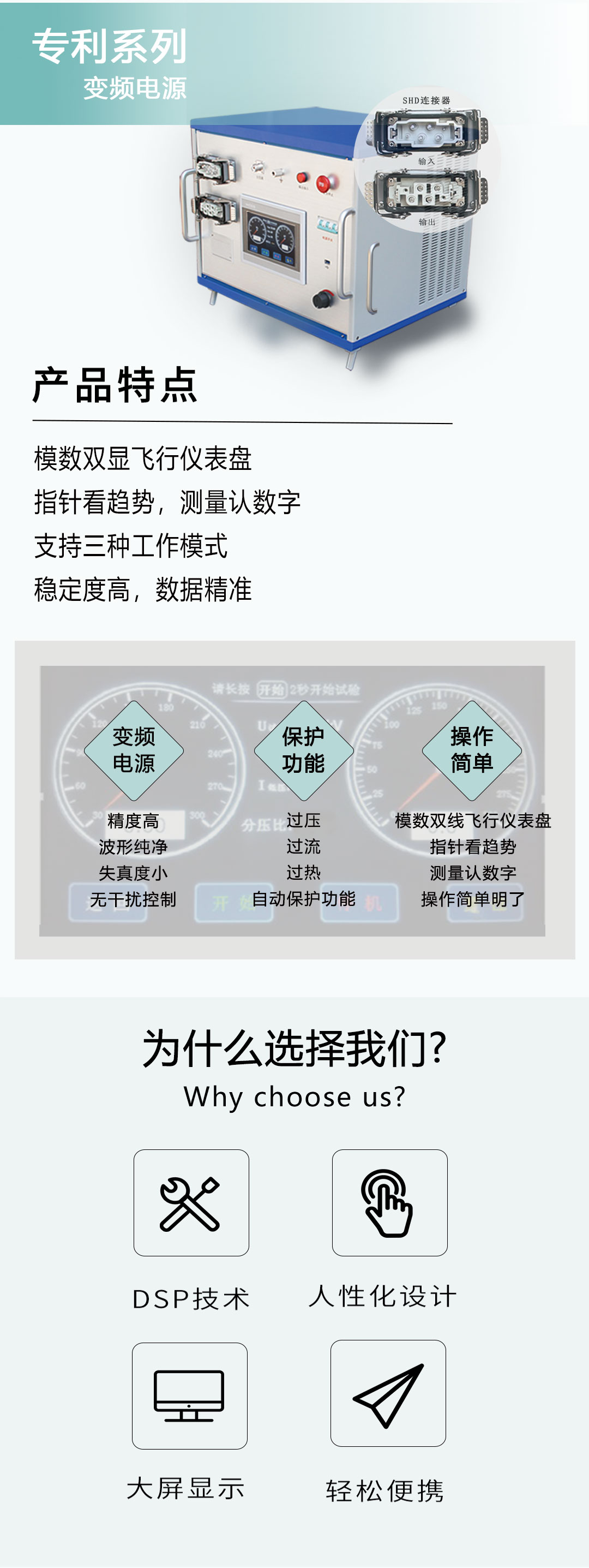

| 2 | 变频电源 | ZXBP-F-15kW/220/380V | 1台 |

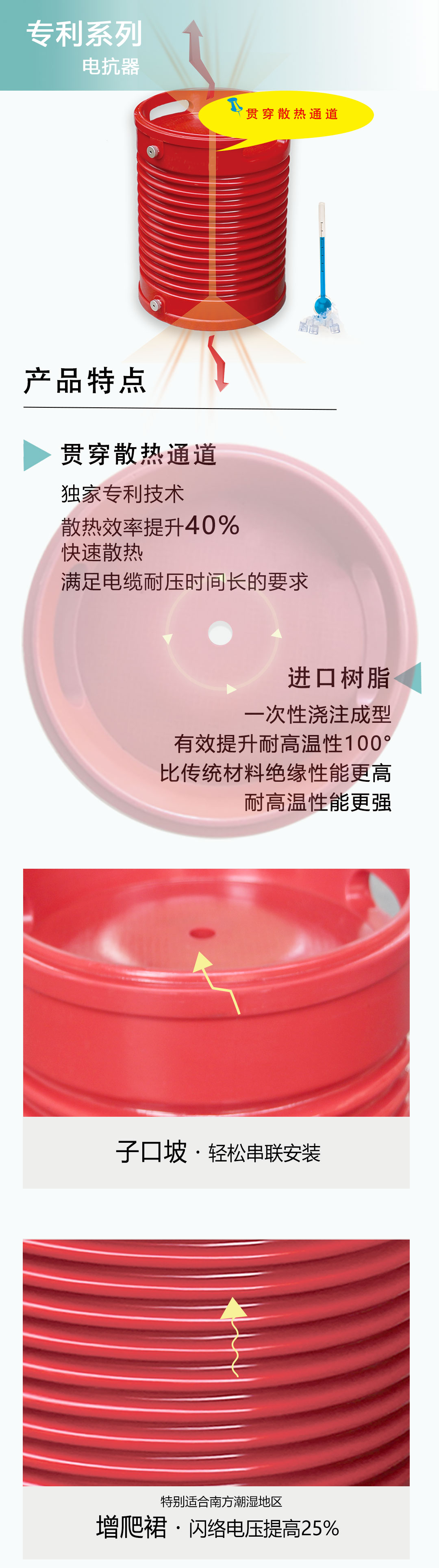

| 3 | 高压电抗器 | ZXDK-50kVA/50kV | 4节 |
| 4 | 电容分压器 | ZXFC-200kV/1000pF | 1套 |
| 110kV变压器交流耐压装置用途 | |||
110kV/63000kVA主变 66kV/86000kVA主变 10kV/300mm²电缆2km | |||
