ZXB(f)-GD系列变频串联谐振谐振耐压试验装置主要针对10kV、35kV电缆，35kV主变，35kV开关的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 35kV/300mm²电缆2km | ≤0.389uF | 30～300Hz | ≤52kV | 60min |
10kV/300mm²电缆5km | ≤1.88uF | 30～300Hz | ≤22kV | 5min |
35kV/31500kVA主变 | ≤0.01uF | 45～65Hz | ≤68kV | 1min |
35kV开关、GIS | 45～65Hz | ≤95kV | 1min |

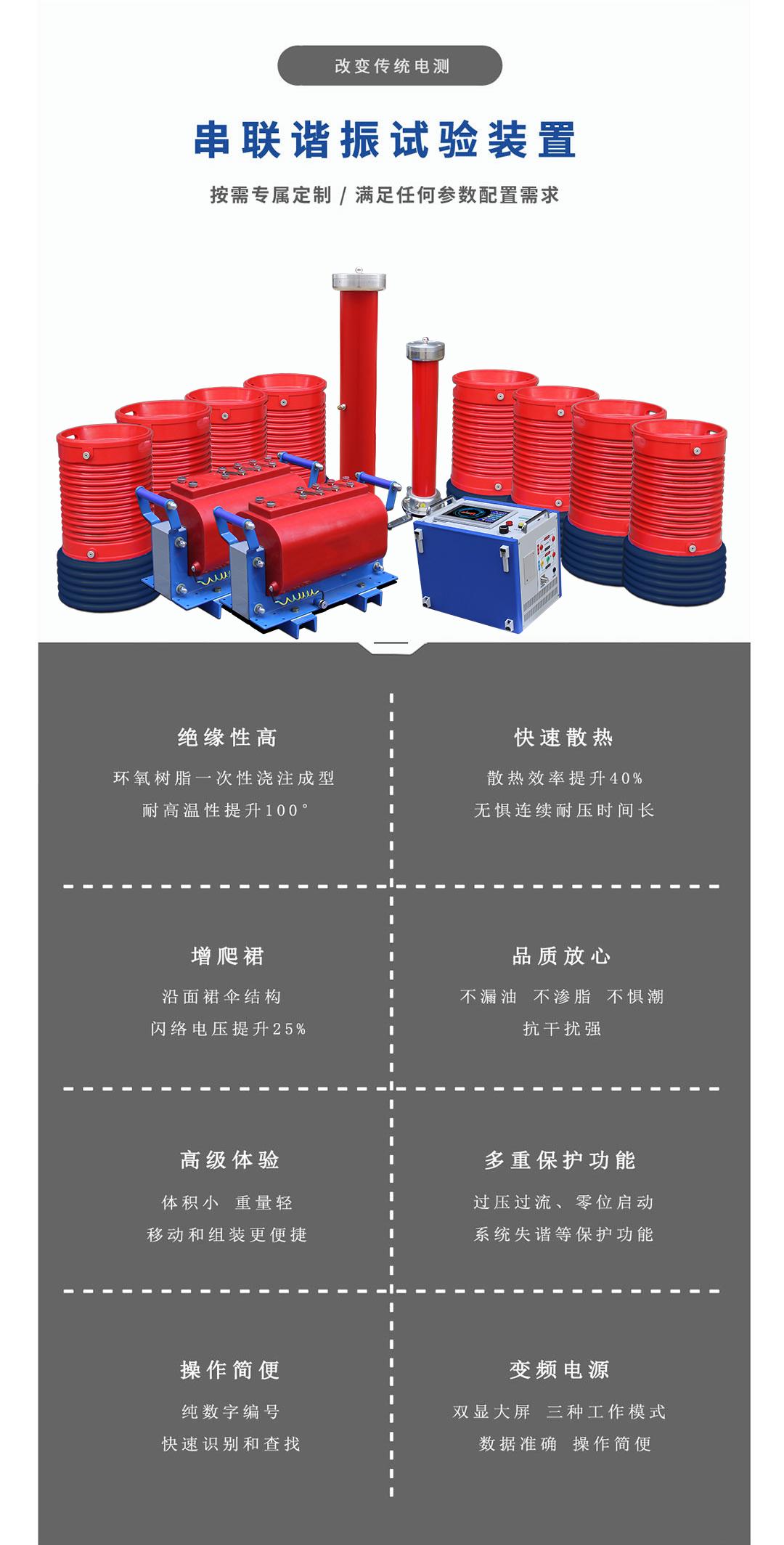

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频谐振、变频串谐、谐试验装置、串谐耐压装置、GIS交流耐压试验装置、电动机工频(交流)耐压验装置等

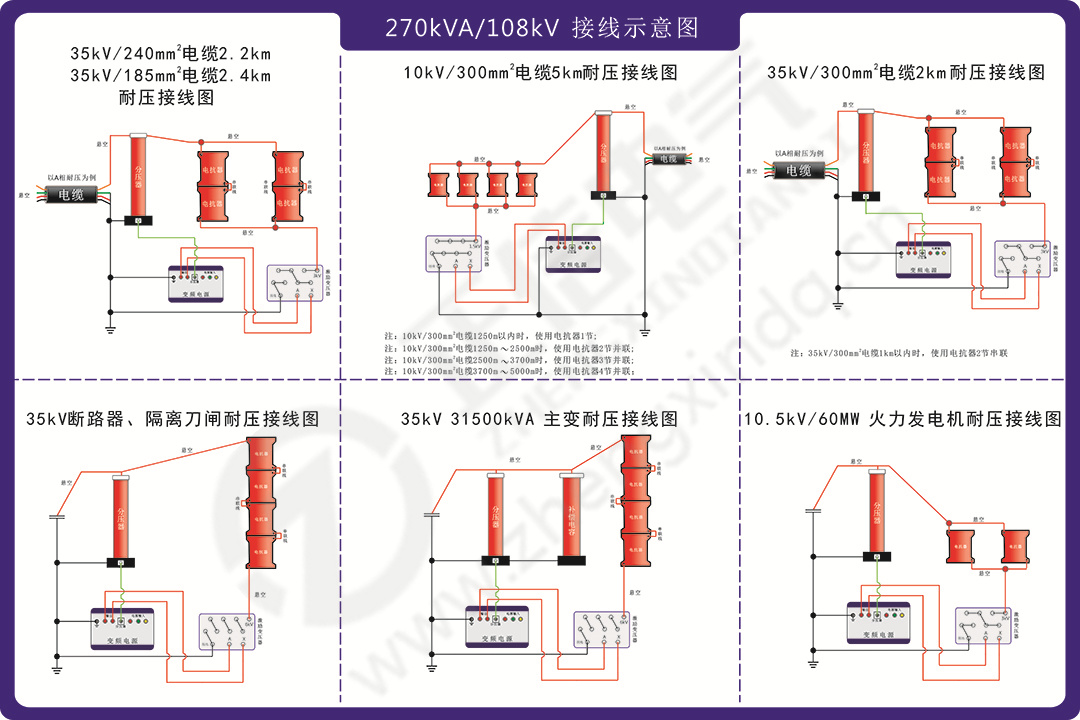

110kV变压器交流耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |
| 1 | 激励变压器 | ZXJL-F-15kVA/4/8/16kV/0.4kV | 2台 |

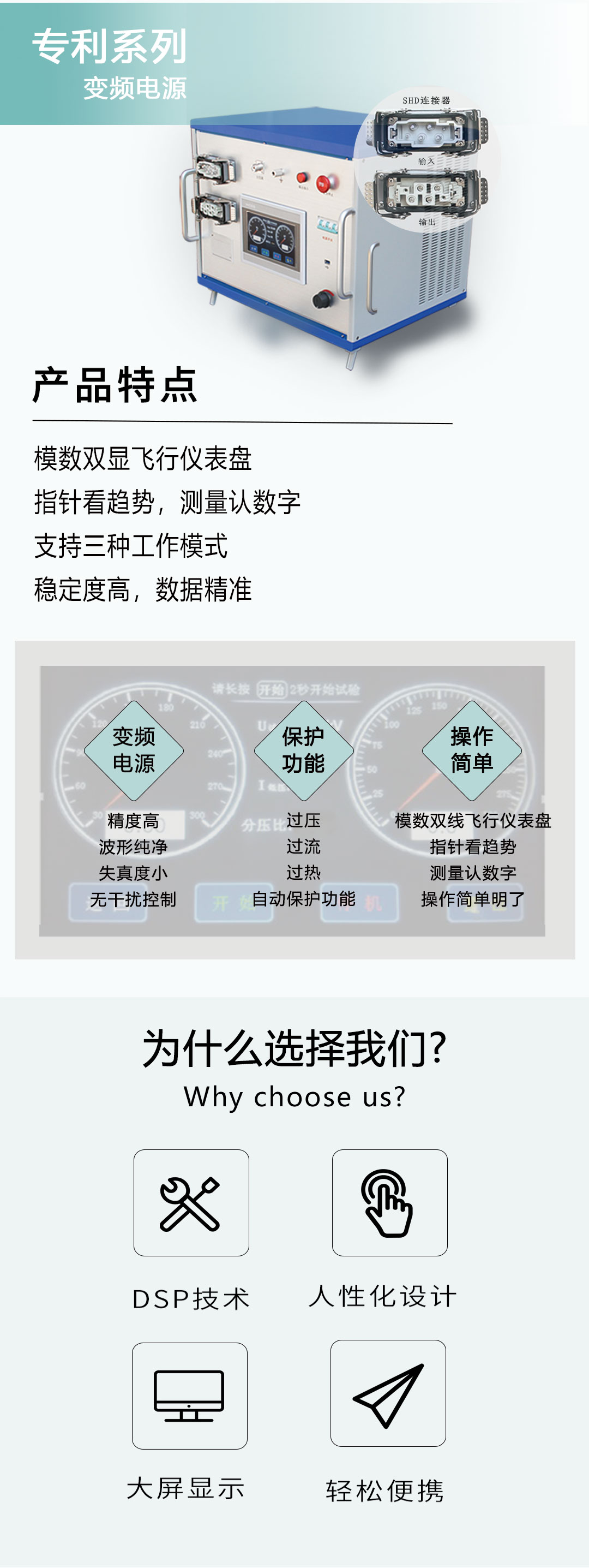

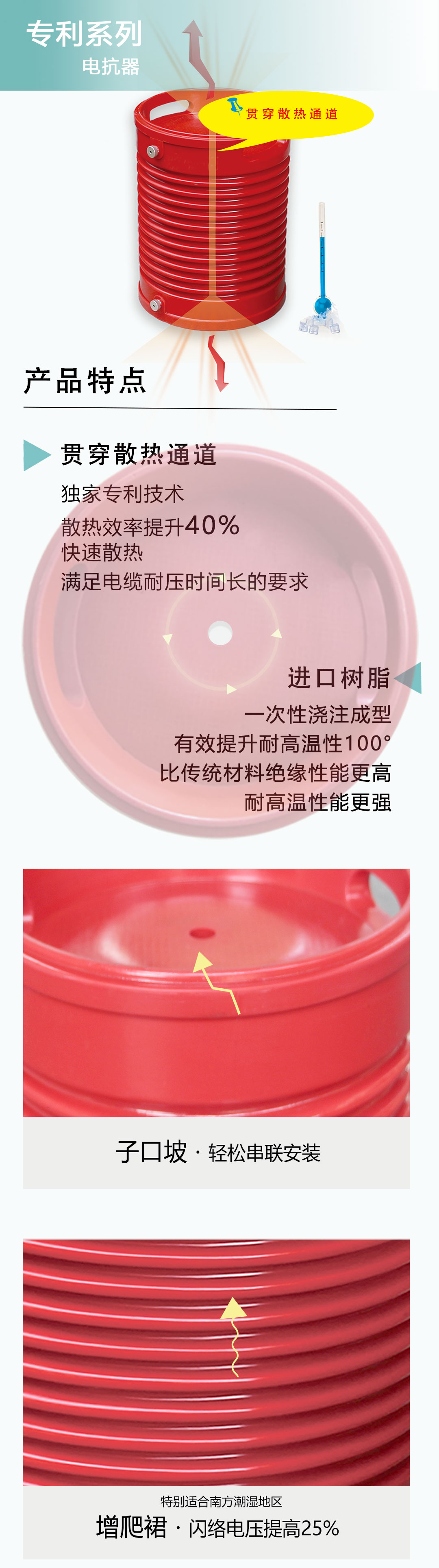

| 2 | 变频电源 | ZXBP-F-15kW/220/380V | 1台 |
| 3 | 高压电抗器 | ZXDK-27kVA/27kV | 8节 |
| 4 | 电容分压器 | ZXFC-270kV/300pF | 1套 |
| 5 | 补偿电容器 | ZXBC-160kV/5000pF | 1套 |
| 110kV变压器交流耐压装置用途 | |||
10kV/300mm²电缆5km 35kV/300mm²电缆2km 35kV系统 | |||
