110kV变压器交流耐压装置ZXB(f)-HA系列主要针对110kV/400mm²电缆0.7km、110kVA/80000kVA主变、10kV/300mm²电缆8km、35kV/300mm²电缆4k、110kV GIS、开关等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
被试品对象及试验要求
| 被试品 | 电容量 | 工作频率 | 试验电压 | 试验时间 |
| 110kV/400mm²电缆0.7km | ≤0.115uF | 30～300Hz | ≤128kV | 60min |
110kV/80000kVA主变 | ≤0.02uF | 45～65Hz | ≤160kV | 1min |
10kV/300mm²电缆8km | ≤3.004uF | 30～300Hz | ≤17.4kV | 60min |
35kV/300mm²电缆4km | ≤0.778uF | 30～300Hz | ≤52kV | 60min |
110kV/GIS、开关 | 30～300Hz | ≤265kV | 1min |

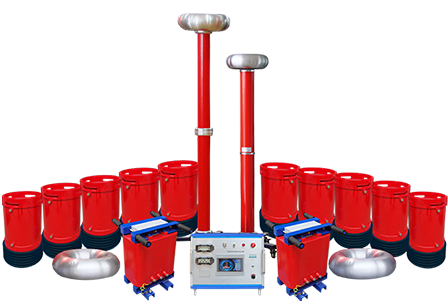

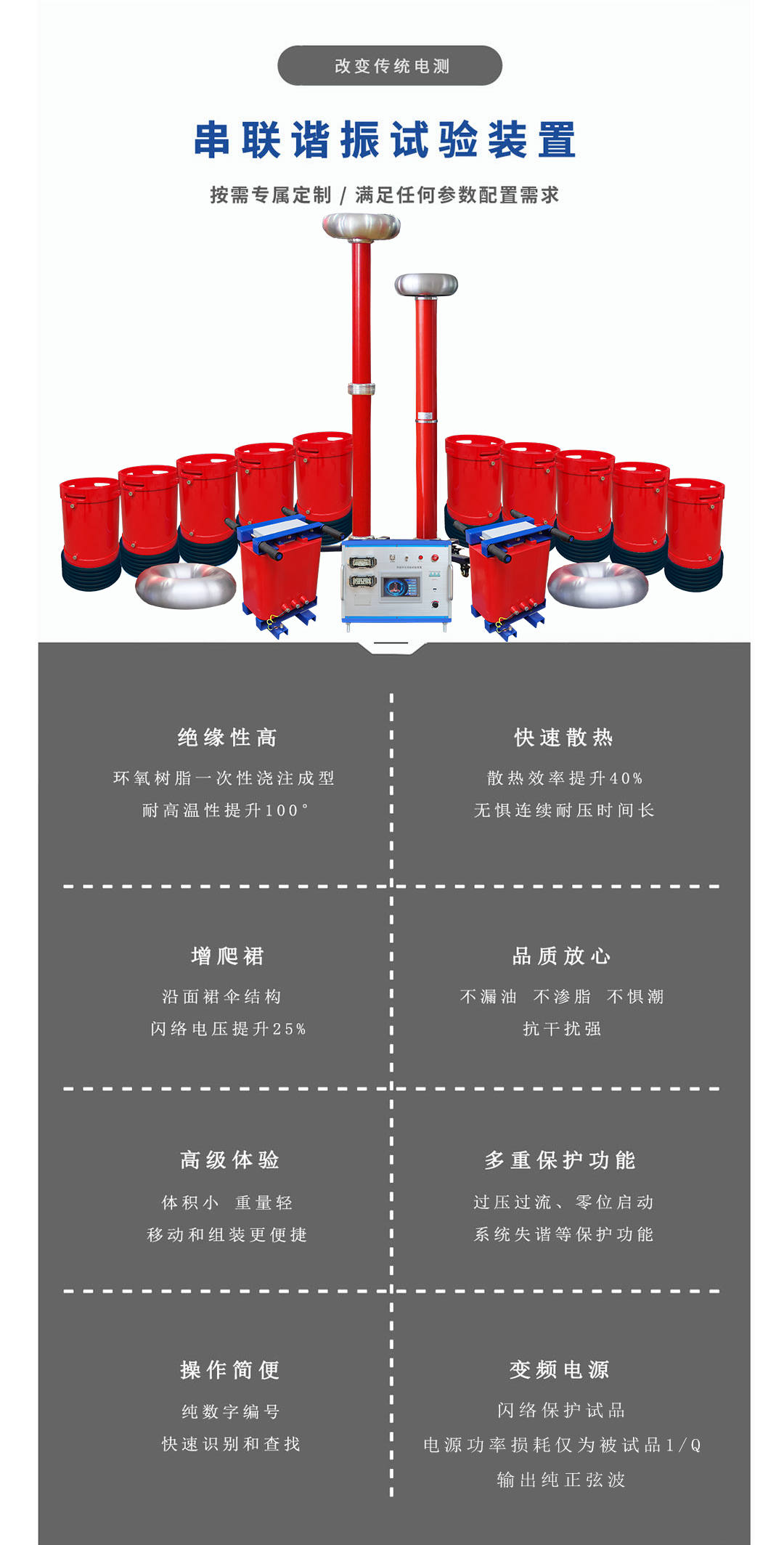

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
产品别名：变频串联谐振、串联谐振、调频串联谐振、交流耐压试验装置、调频谐振、串联谐振耐压试验装置等

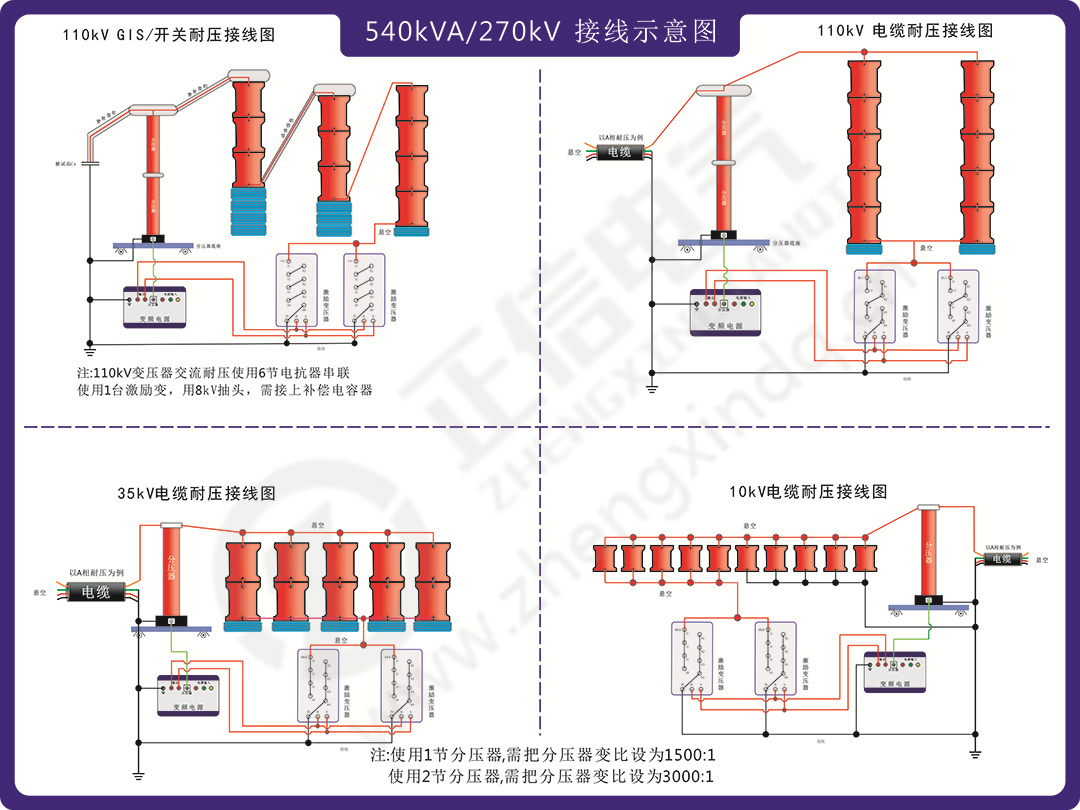

110kV变压器串联谐振耐压装置接线示意图
| 序号 | 设备名称 | 型号及规格 | 数量 |

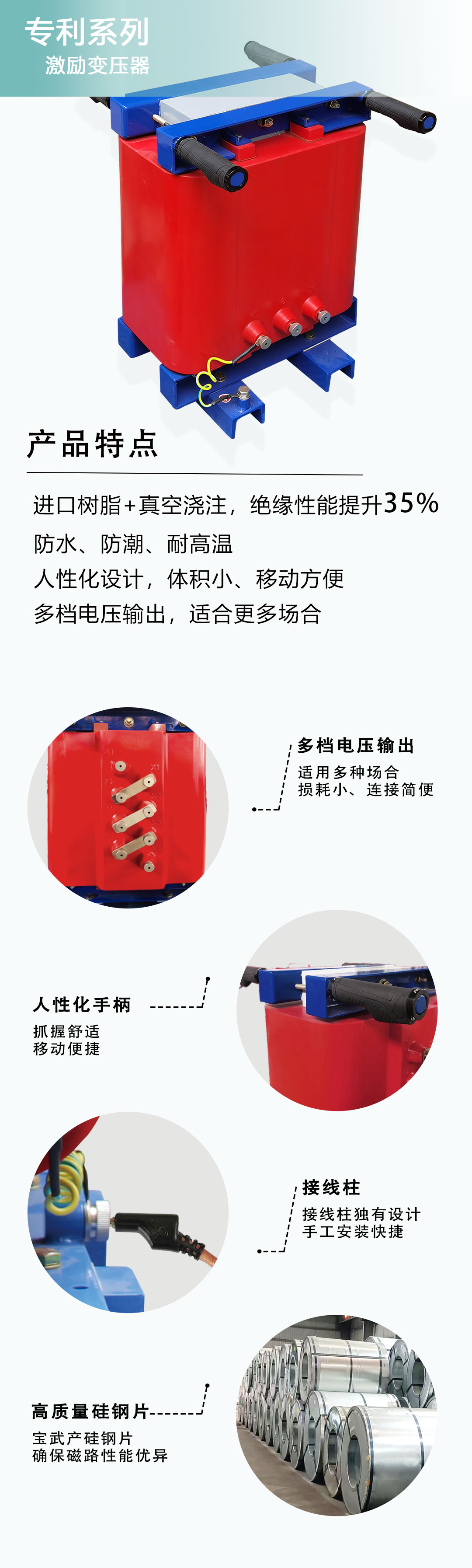

| 1 | 激励变压器 | ZXJL-F-15kVA/4/8/16kV/0.4kV | 2台 |

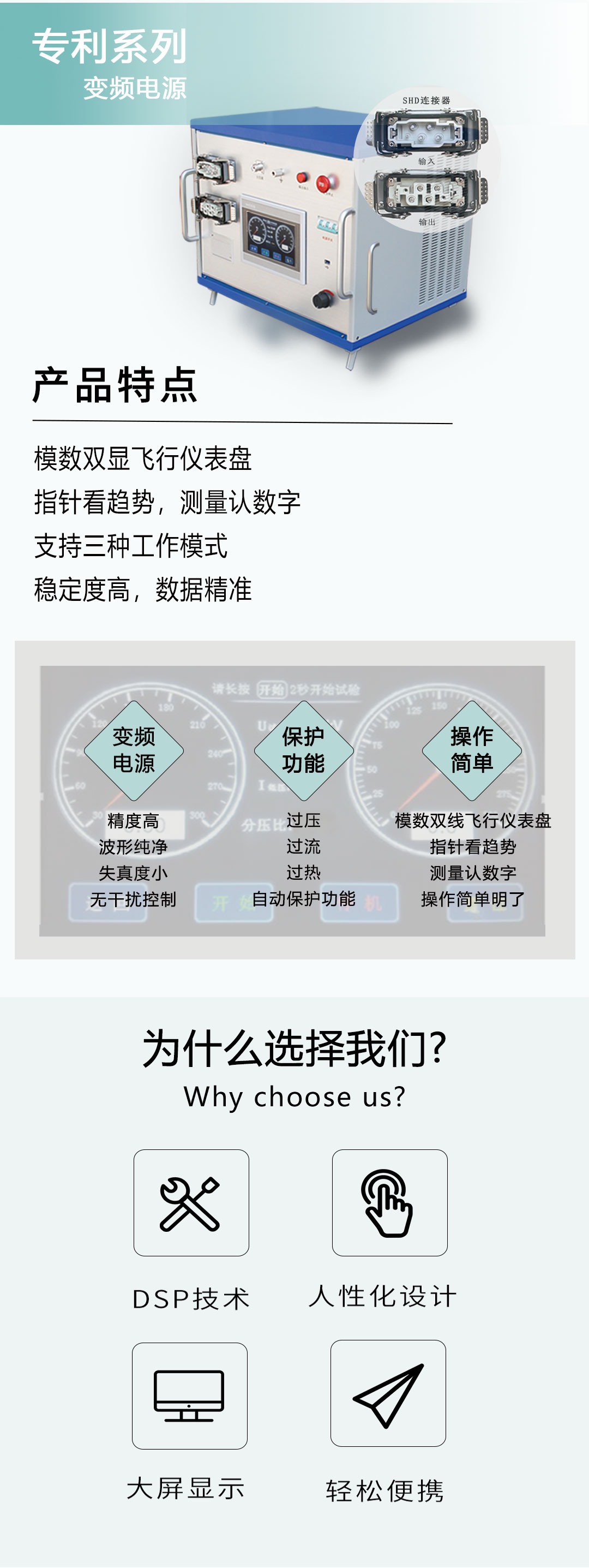

| 2 | 变频电源 | ZXBP-F-30kW/380V | 1台 |

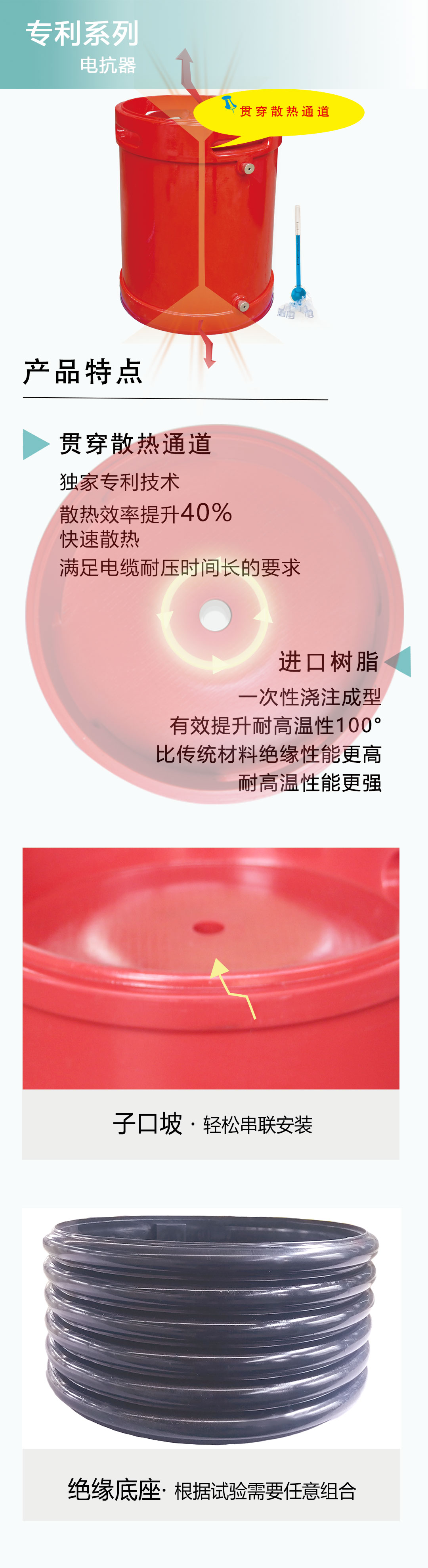

| 3 | 高压电抗器 | ZXDK-54kVA/27kV | 10节 |
| 4 | 电容分压器 | ZXFC-270kV/1000pF | 1套 |
| 5 | 补偿电容器 | ZXBC-160kV/5000pF | 1套 |
| 110kV变压器交流耐压装置用途 | |||
110kV/300mm²电缆0.5km 35kV/300mm²电缆2km 110kV系统 | |||
