串联谐振耐压试验装置是由多种设备组合而成的成套试验装置，分别是由励磁变压器、高压电抗器、变频源、分压器等组成。因此，根据不同的试验场景，各设备需要注意的事项也都不同，让我们一起看看有哪些需要注意的事项吧！

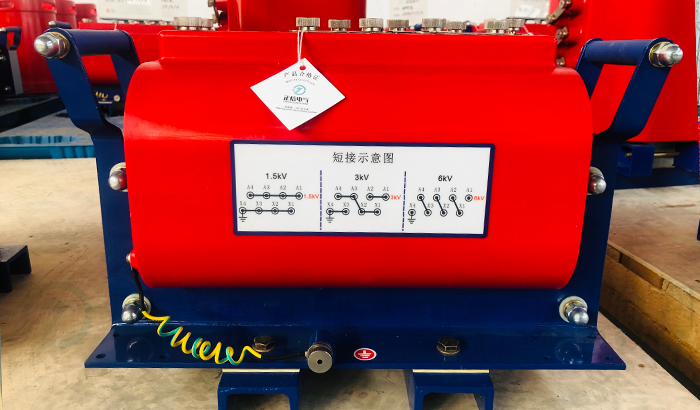

励磁变压器接线注意事项:
1、用于10KV电缆的耐压装置，励磁变压器一般接低端；
2、用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端35KV电缆耐压励磁变压器接较高端；
3、用于10KV、35KV和110KV电缆的耐压装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端。
电抗器及电容器分压器接线注意事项：
对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
串联谐振耐压试验装置电机耐压试验操作:
励磁变压器接线注意事项:
1、用于电机的耐压装置，励磁变压器一般接低端；
2、用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；
3、通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
GIS、开关及变压器试验操作：
励磁变压器接线注意事项:
1、用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；
2、用于开关、GIS的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；
3、通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
串联谐振耐压试验装置电抗器接线注意事项：
1、用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
2、用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
武汉正信电气设备有限公司，专业生产电缆交流耐压装置，串联谐振耐压试验装置，我们每一位电力工作者需要时常用到和认识了解的检测优良设备，上述注意事项希望对大家有所帮助。
