在做交流耐压试验时，励磁变压器在串联谐振系统中，起什么作用呢
变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。 所以叫励磁变。

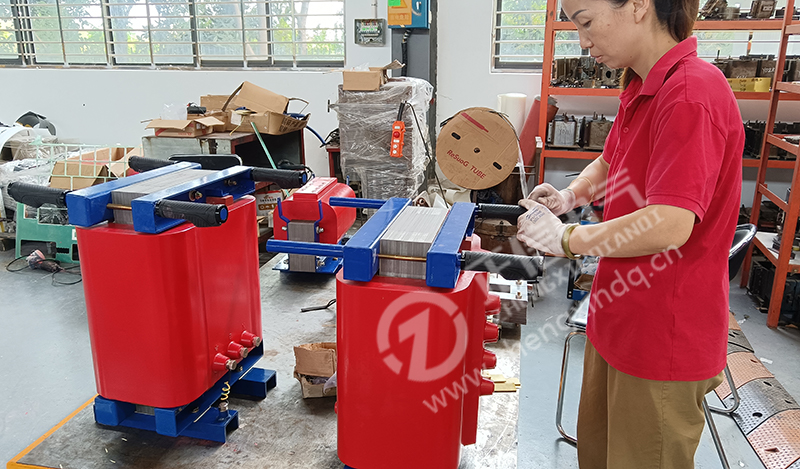

串联谐振耐压装置之励磁变
产品概述
发电机交流耐压试验要求采用工频电压，目前国标对工频电压的频率定义为45Hz～65Hz，但是在很多试验场合，要求对发电机进行的是50Hz±2 Hz的交流试验，而发电机定子绕组的对地电容量又比较大。国内目前大多数试验单位采用的是谐振变压器对它进行试验。但是谐振变压器本身很重，动辄上吨，现场试验很不方便。我公司针对此现状设计制造了ZXB(f)系列电缆交流耐压串联谐振装置。
ZXB(f)系列电缆交流耐压串联谐振装置既可以通过调整电抗器数量和连接方式来调整电感量的方式达到谐振状态，也可以采用调整系统工作频率的方式达到谐振状态，还可以同时采用上述两种方式达到谐振状态。
当需要什么频率做试验时，就将激励源的频率调整到需要的频率，然后根据被试品的电容量调节电抗器的感抗，使系统谐振，产生高压，在升压过程中，如果谐振点偏离，可以通过微调频率的方式准确找到谐振点，保证高Q值，从而最大程度的减小电源容量和试验设备体积重量。
产品特点
◆做同电压等级、同容量的发电机交流耐压试验其设备整体重量大大减轻，且单件设备重量小于60公斤，彻底解决现场搬运困难问题；
◆整套装置原理先进，同时应用新型调频调感技术，严格保证发电机工频耐压试验要求；适用范围宽，大大提升设备使用价值；
◆配置20Hz－300Hz变频控制源，其保护功能强，输出波形好，稳定性好，具备多种工作模式，操作方便，而且采用220V或380V两种电源，方便现场取电；
◆先调感后调频方式能准确找到最大Q点，避免电压上升导致的谐振偏移；
◆配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；同时可以满足需要做工频试验的场合，也可以满足变频方式做试验的场合；
如果想详细了解更多的串联谐振试验知识，请随时联系我们，24小时电话：17354306187。您也可以关注下方正信官方公众号，不仅可以随时了解正信最新信息，还有在线谐振计算工具等等您解锁。
