变频串联谐振试验方式在高压交联缘电缆中的应用

   近年来，橡塑绝缘特别是交联聚乙烯 (XLPE) 绝缘电缆，因其具有优异的性能，在中、低压电压等级中已取代了油浸纸绝缘电缆，超高压交联聚乙烯绝缘电缆已发展至 500KV 等级。国标《电气装置安装工程电气设备交接试验标准》(GB50150--2006) 第 18.0.5条规定:“ 橡塑电缆优先采用 20Hz~300Hz 交流耐压试验”。但交联聚乙烯电缆它最大的特点就是容量大，若是采用工频或接近工频的交流耐压试验，最大困难是长线路时需要很大容量的试验设备。在交联电缆投运前的试验手段上由于被试品容量大和试验设备容量的原因，很长时间以来，仍沿袭使用直流的试验方法。高压 XLPE 电缆线路的运行试验表明，直流耐压试验存在一些缺陷，首先是直流耐压过程中会在电缆及附件中形成空间电荷,对绝缘有积累效应,会加速电缆绝缘老化,缩短使用寿命;其次电缆绝缘在直流电压下分布与实际运行电压下分布不同，前者按电阻率分布而后者按介电常数分布，直流耐压试验不能有效地检查出有缺陷的 XLPE 绝缘电缆及附件。各国运行经验发现通过直流耐压试验合格的 XLPE 绝缘电缆及附件在投入运行后也会有击穿故障发生，因此，使用非直流的方法对交联电缆进行耐压试验就越来越受到人们的重视。目前，进行电缆交流耐压一般采用串联谐振法或 0.1z 超低频法进行试验。但 0.1Hz 超低频试验装置价格昂贵，其试验有效性也有异议,在国内使用不广

   变频串联谐振试验系统不但能满足高压 XLPE 电缆的耐压要求，而且具有重量轻、可移动性好的优点，适宜现场试验.

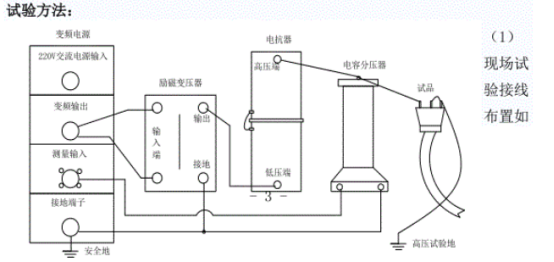

   试验方法:

(2) 试验要点:

1. 在试验A相 (B、C相同理)，A相连接到高压源，A相屏蔽层连同其它相及屏蔽层一起接地，确认无误后开始加压。

2. 电缆屏蔽层过电压保护器短接，并使这一端电缆金属屏蔽或金属套临时接地。

3. 若电缆头是与GIS直接连接，在试验时应使GIS符合运行条件且GIS内部PT、避雷器需断开。

4. 如果电缆头安装在杆塔上，电缆的屏蔽层和非试相连接接地，该接地不可得用杆塔架，需要采用铜箔或裸铜线与串联谐振系统连成回路。

5. 对曾经运行过的电缆或其附属设备，在重新安装、部分安装或重新制作后，可采用较低的试验电压或缩短试验时间。试验电压值应经相关方协商确定，应考虑电缆运行年数、环境条件、过去击穿历史以及此次试验目的等因素。
