串联谐振装置试验过程中找不到谐振点的排查方法

（1）空升，如果空升正常，证明试品有问题，空升不正常，请依次从下面步骤对串联谐振装置进行排除。

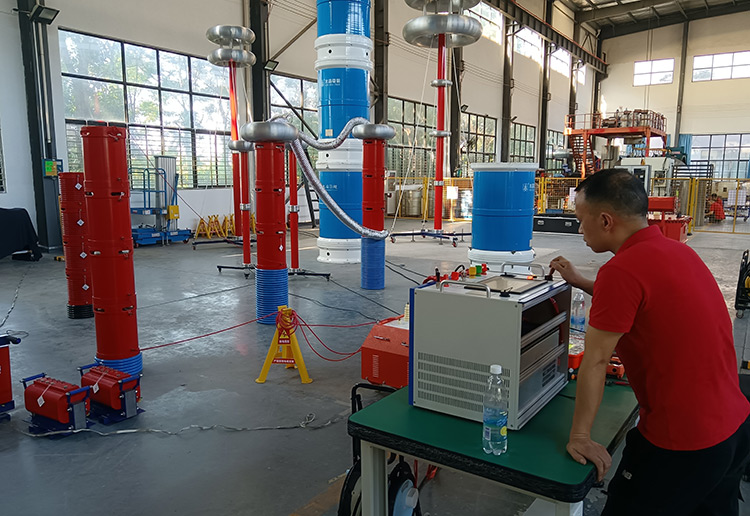

串联谐振装置测试

（2）频率范围设置窄了。

（3）检查接线，如地线，高压尾是否接地。

（4）分压器信号线损坏，用万用表蜂鸣档测量分压器线芯和屏蔽，如果不通换一根或用烙铁焊接。

（5）把电抗器的散热孔当成接线孔接线；

（6）分压器损坏，用万用表电容档测量，总电容量铭牌上有标明，最好分别测量高压侧对线芯，线芯对地和高压侧对地的电容量，以便精确判断故障位置。

（7）电抗器损坏，用万用表电阻档测量（有直阻最好用直阻），如果发现其中一个电阻值和其它值相差很大，那就基本证明此电抗器有问题。

（8）激励变损坏，将激励变输出选择最高档接到分压器，将变频源频率设为50Hz，手动升压，看变频源电压是否有显示，如果升压过程中没变化证明激励变损坏。

（9）变频源保护或损坏，如果是保护，将无法启动输出，关机等10秒再启动。如果损坏，将无法扫频，用万用表交流电压档测量输出端电压，如果也没有，变频源肯定损坏！

（10）检查导线，电抗器到分压器连接线，电抗器连接线，分压器到试品连接线等等。

（11）长电缆耐压，由于品质因素低，起始电压要设高一点，如40V或者50V。

（12）如果计算得出谐振频率为30～32Hz间，起始频率要设为20Hz。

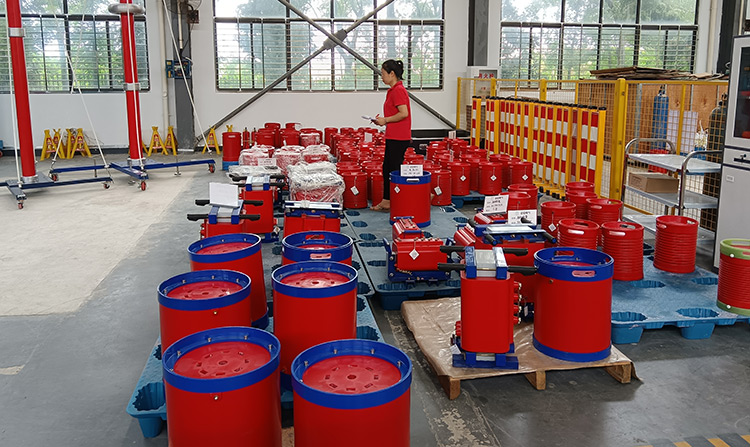

串联谐振装置调试现场图
