串联谐振耐压装置|串联谐振

ZXB(f)-HC系列变频串联谐振谐振耐压试验装置适用于10kV/240mm²电缆7km、10kV/300mm²电缆6km、10.5kV/30MW火力发电机的交流耐压试验。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1．10kV/240mm²电缆7km的交流耐压试验，电容量≤1.7195uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2．10kV/300mm²电缆6km的交流耐压试验，电容量≤1.1265uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3．适用于10.5kV/30MW火力发电机的交流耐压试验，电容量≤0.26uF，试验频率45-65Hz，试验电压不超过24kV，试验时间1min。

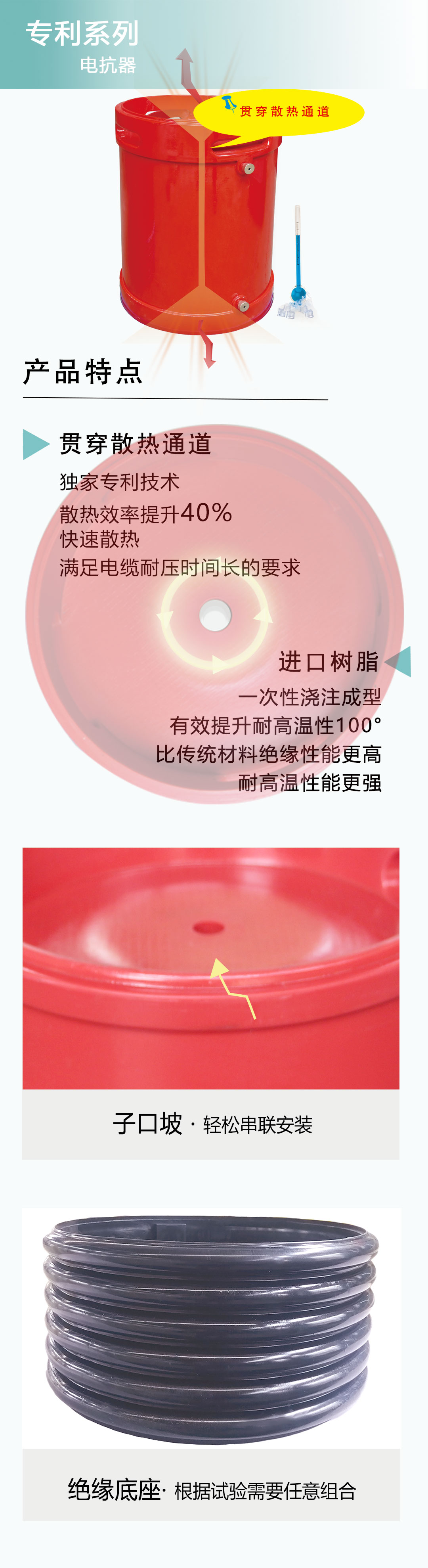

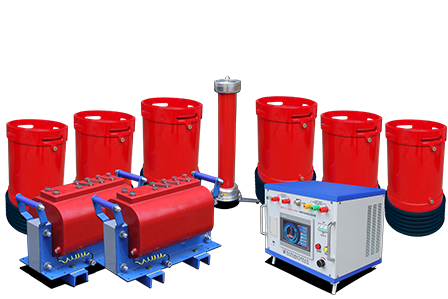

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等
