串联谐振|串联谐振耐压试验装置

ZXB(f)-HA系列变频串联谐振试验装置主要针对110kV/400mm²电缆0.7km、110kVA/80000kVA主变、10kV/300mm²电缆8km、35kV/300mm²电缆4k、110kV GIS、开关等的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV GIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

2. 110kV/400mm²电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

3. 110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。

4. 10kV/300mm²电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。

5. 35kV/300mm²电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

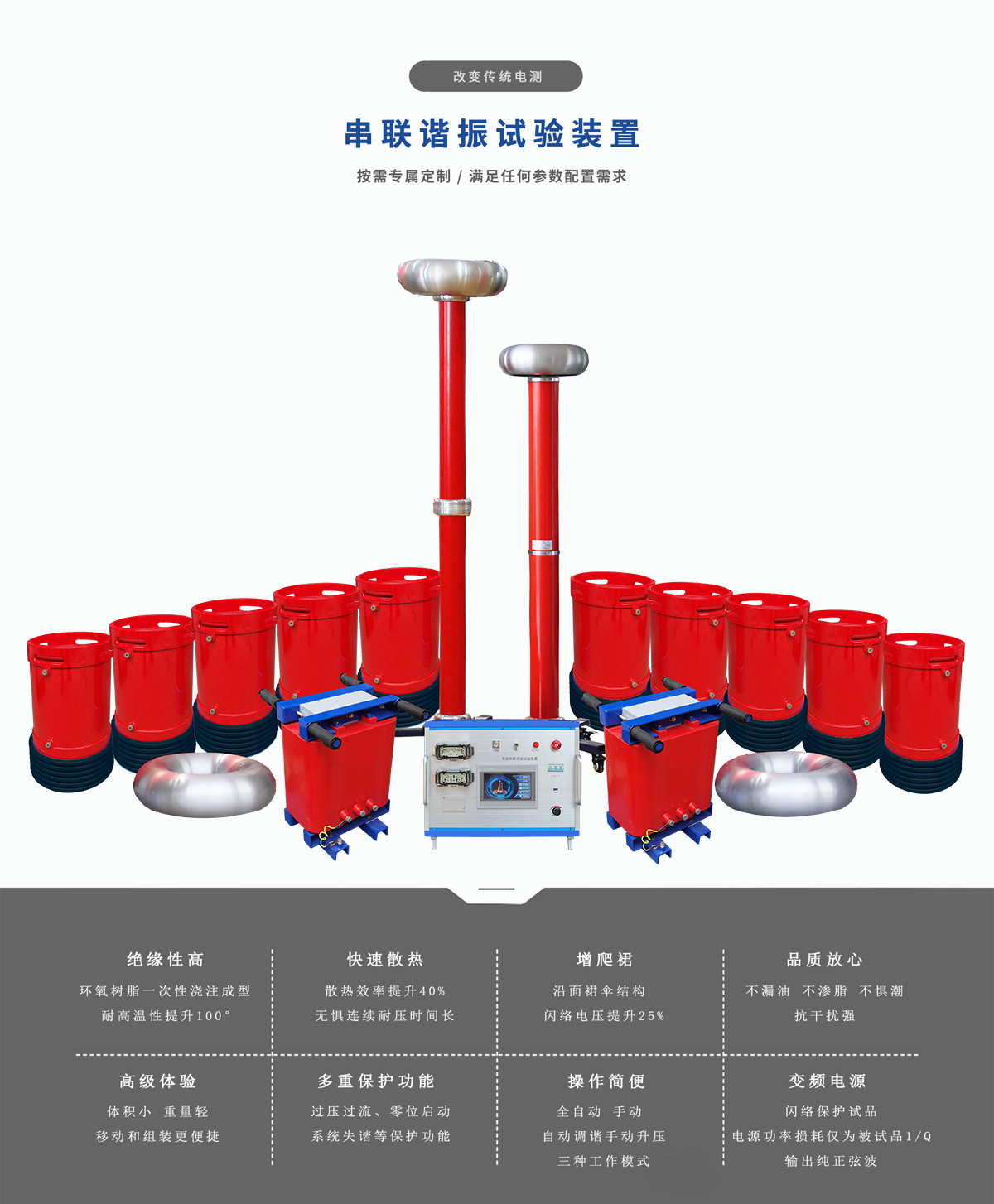

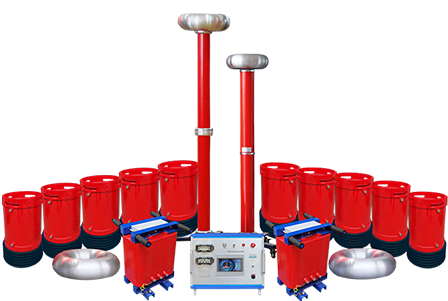

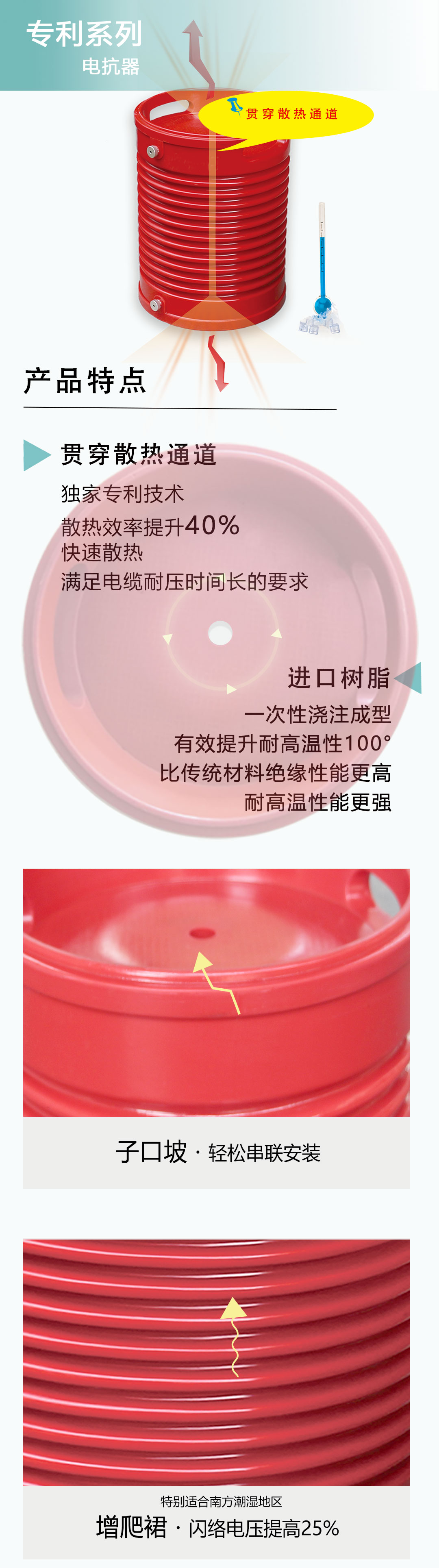

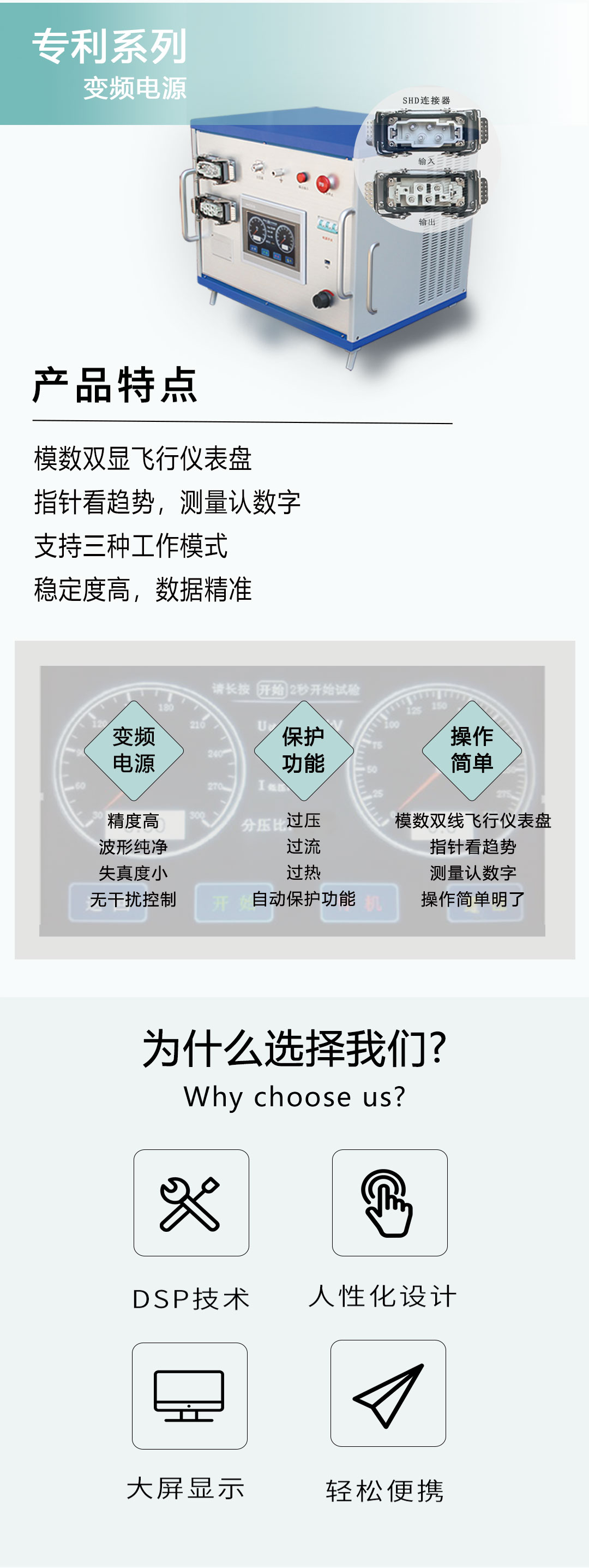

该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。

产品别名：变频串联谐振、串联谐振、调频串联谐振、交流耐压试验装置、调频谐振、串联谐振耐压试验装置等

ZXB(f)-HA系列耐压试验装置接线示意图
