GIS变频串联谐振试验装置

110kV GIS耐压局部放电装置ZXB(f)-GE系列主要针对110kV/300mm²电缆0.5km，35kV/300mm²电缆2km、10kV/300mm²电缆5km、110kV/63000kVA主变中性点、110kV 开关，35kV 开关、GIS的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1. 110kV/300mm²电缆0.5km的交流耐压试验，电容量≤0.0735uF，试验频率30~300Hz，试验电压128kV，试验时间60min。

2. 35kV/300mm²电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

3. 10kV/300mm²电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30~300Hz，试验电压22kV，试验时间5min。

4. 110kV/63000kVA主变中性点的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压80kV，试验时间1min。

5. 110kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。

6. 35kV开关、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过95kV，试验时间1min。

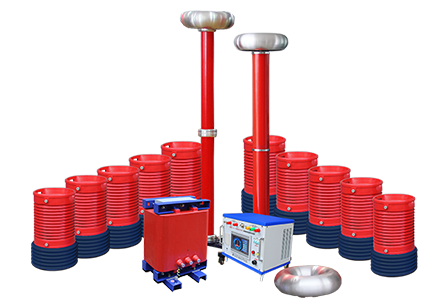

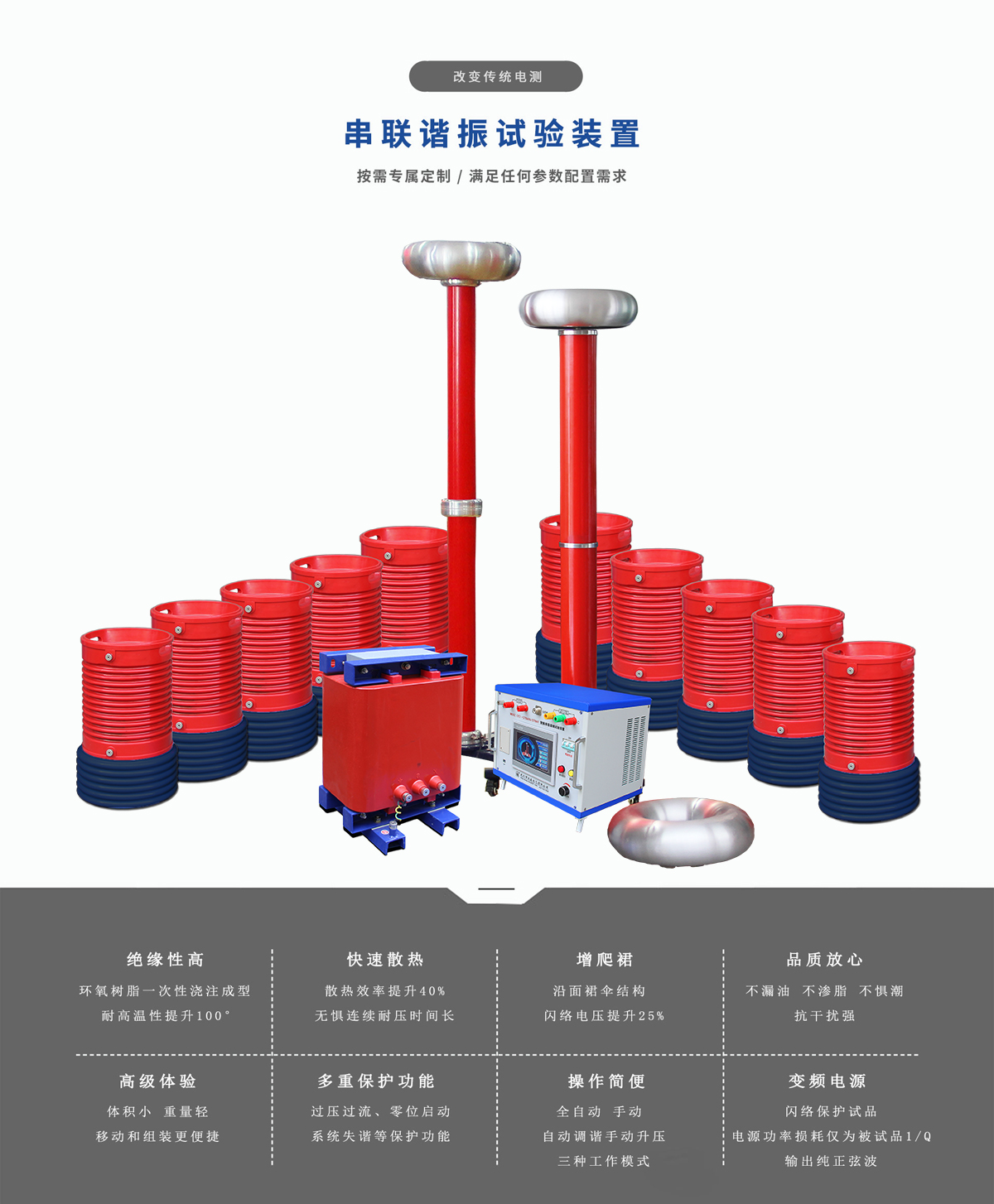

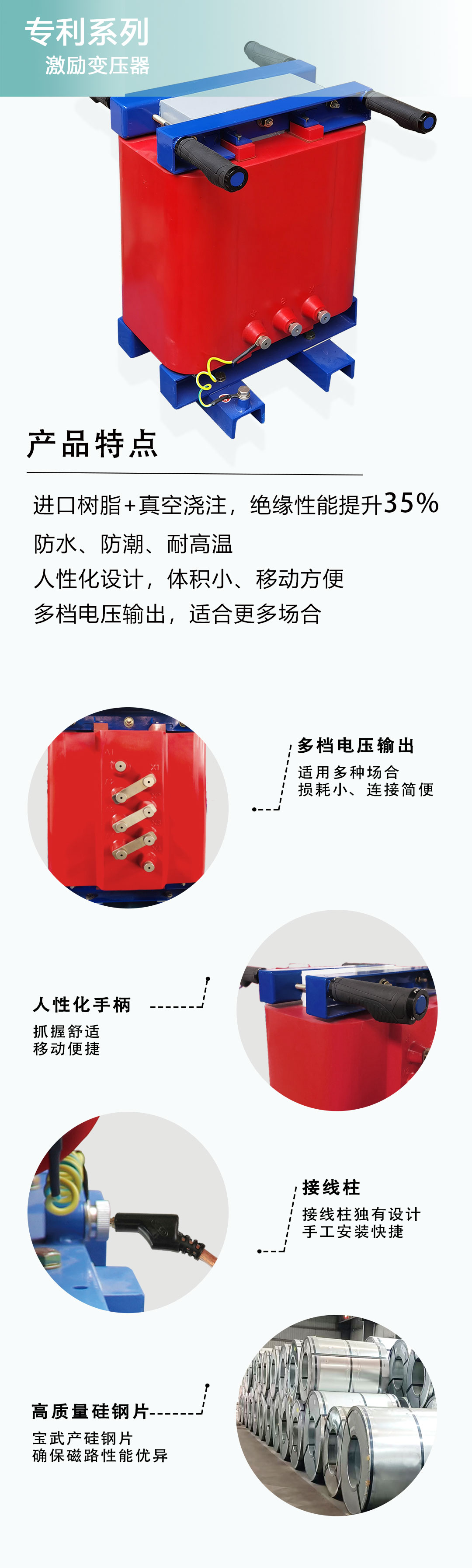

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

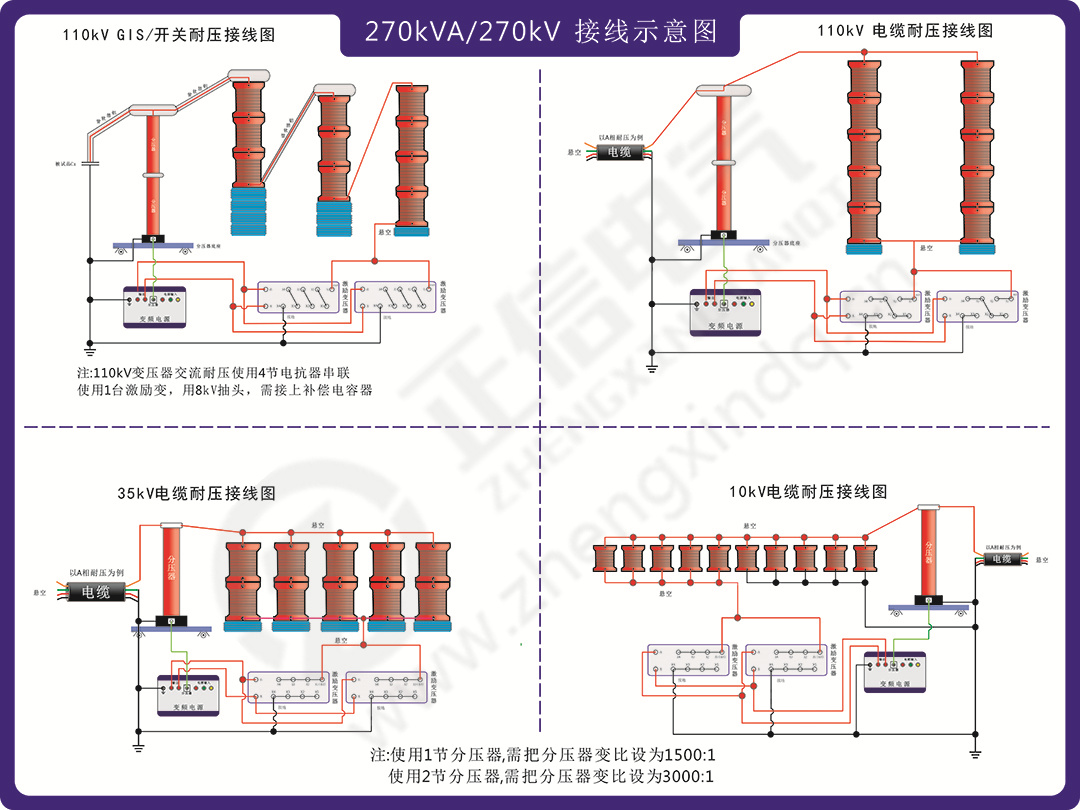

110kV GIS耐压局部放电装置接线示意图
