10kV断路器交流耐压装置

10kV断路器交流耐压装置ZXB(f)-GA系列主要针对10kV/300mm²，长度1.5km电缆，35kV主变的交流耐压试验设计制造。具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

被试品对象及试验要求：

1、10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

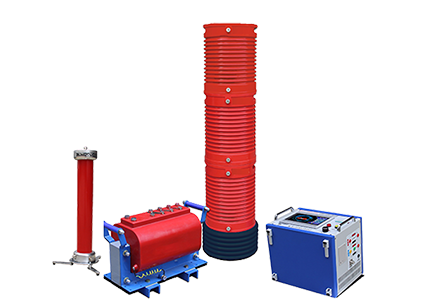

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

产品别名：变频串联谐振交流耐压试验装置、变频串联谐振、变频串联谐振、串联谐振、调频串联谐振、串联谐振耐压试验装置等

10kV断路器交流耐压装置接线示意图
