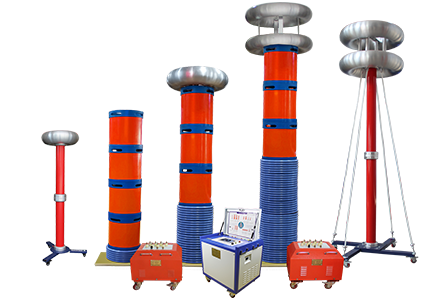

变电站交流耐压装置

变电站电气设备耐压试验装置

变电站交流耐压试验

执行标准：GB50150-2016 DL/T849.6-2004

产品视频操作视频

应用：电力建设单位、修试工程单位

相关资料下载

电缆交流耐压装置

电压	截面积	长度	推荐串联谐振	备注
10kV	300mm²	2.5km	ZXB(f)-GB系列
10kV	300mm²	8km	ZXB(f)-GI系列	长电缆
35kV	300mm²	1km	ZXB(f)-GC系列
35kV	300mm²	2km	ZXB(f)-GE系列
35kV	300mm²	12km	ZXB(f)-NA系列	长电缆
110kV	630mm²	1km	ZXB(f)-SA系列
110kV	1000mm²	10km	ZXB(f)-NB系列	长电缆
220kV	1200mm²	0.5km	ZXB(f)-NC系列
220kV	1000mm²	4km	ZXB(f)-NE系列	长电缆

变压器交流耐压装置

电压	变压器容量	电容量	耐压等级	推荐串联谐振
35kV	31500kVA	≤0.02uF	68kV	ZXB(f)-GA系列
110kV	40000kVA	≤0.015uF	80kV	ZXB(f)-GB系列
110kV	63000kVA	≤0.02uF	168kV	ZXB(f)-GF系列
110kV	63000kVA	≤0.02uF	80kV	ZXB(f)-GD系列
110kV	80000kVA	≤0.02uF	168kV	ZXB(f)-HA系列
220kV	1200mm²	≤0.02uF	160kV	ZXB(f)-SA系列

GIS 耐压局部放电装置

电压	耐压等级	推荐串联谐振
110kV	265kV	ZXB(f)-GE系列
220kV	460kV	ZXB(f)-SA系列

发电机交流耐压装置

发电容量	耐压等级	电容量	推荐串联谐振
600MW～1000MW	22kV		ZXB(f)-HD系列
30MW	24kV		ZXB(f)-HC系列
400MW	30kV	≤0.1uF~1uF	ZXB(f)-SC系列
700MW	42kV		ZXB(f)-SB系列
1000MW	43kV	≤0.28uF	ZXB(f)-GG系列

断路器交流耐压装置

电压	耐压等级	推荐串联谐振
10kV	42kV	ZXB(f)-GA系列
35kV	85kV	ZXB(f)-GC系列
110kV	265kV	ZXB(f)-GE系列
220kV	460kV	ZXB(f)-SA系列

互感器交流耐压装置PT/CT

电压	最高工作电压	1min 工频耐压（kV）有效值（湿式/干式）		推荐串联谐振
电压	最高工作电压	湿式	干式	推荐串联谐振
10kV	12kV	30	42	ZXB(f)-GH系列
35kV	40.5kV	80	100	ZXB(f)-GB系列
110kV	126kV	185	265	ZXB(f)-GE系列
220kV	252kV	360	450	ZXB(f)-SA系列
220kV	252kV	395	495	ZXB(f)-SA系列
330kV	363kV	570		ZXB(f)-SA系列
330kV	363kV			ZXB(f)-NB系列

母线绝缘子交流耐压装置

电压	最高工作电压	1min 工频耐压（kV）有效值（湿式/干式）		推荐串联谐振
电压	最高工作电压	湿式	干式	推荐串联谐振
10kV	12kV	30	42	ZXB(f)-GH系列
35kV	40.5kV	80	100	ZXB(f)-GB系列
110kV	126kV	185	265	ZXB(f)-GE系列
220kV	252kV	360	450	ZXB(f)-SA系列
220kV	252kV	395	495	ZXB(f)-SA系列
330kV	363kV	570		ZXB(f)-SA系列
330kV	363kV			ZXB(f)-NB系列
